Добавляем старым кулерам поддержку сокета АМ4

Рано или поздно многие из нас задумываются — купить новый кулер для ЦП или заморочиться и попытаться добавить поддержку нового сокета самостоятельно.В этой очень маленькой статье(почти заметке) мы рассмотрим способы добавления поддержки сокета АМ4 в старые кулеры.

Но если быть честным, то способов всего два.

Способ первый: использование готовых комплектов.

Такие комплекты продаются в ритейле и онлайн-магазинах :

AM4 Clip для Lucifer V2/K2, Iceblade pro V2.0

Thermalright TRUE universal BTK

Thermalright AM4 AMD Ryzen тип B

1)Установка при помощи Noctua NM-AM4

CNPS10X Performa+ установленная на X470Gaiming plus при помощи Noctua NM-AM4

CNPS10X Performa+ установленная на X470Gaiming plus при помощи Noctua NM-AM4 Prolimatech Megahalem rev.B

Prolimatech Megahalem rev.B

Для кулеров Prolimatech — Megahalem/Genesis придется делать новую прижимную планку, если использовать крепление Ноктуа. Но когда такие мелочи останавливали завсегдатаев Оверклокерс?

IFX-14.Используется родная прижимная пластина

2)Установка при помощи крепежей Thermalright

IFX-14 на крепеже типа B

IFX-14 на крепеже типа В.Зеленый налет — остатки пасты ГОИ после выравнивания пятки кулера.

IFX-14 на крепеже типа В

Почему не универсальный крепеж,который продается в онлайн-магазине Кулера? Просто у родной пластины IFX-14 более равномерный и лучший прижим,нежели у «горбатки» из универсального набора. Для крепления пластины использовал винты М3х16, а также шайбы гровера и обычные шайбы для винтов М3 (надо будет только подобрать размер для более равномерного прижима). В сравнении с креплением Ноктуа, крепление Термалрайт более универсальное.

IH-4500 на креплении типа А

Для установки IH-4500 в крепление Термалрайт пришлось снять с кулера его родную пластину, открутив 2 винта и воспользовавшись шлицевой отверткой как рычагом. Как видно из снимков, прижимная пластина села почти идеально,для ее закрепления использовал винты М3х12.Кулер сидит как влитой.

CNPS10X Performa+ на креплении типа А

Надо будет проверить идею со снятием родной верхней крышки Перформы и попробовать закрепить ее в креплении без нее. Использовались винты М3х16 для закрепления прижимной крышки крепления.

Asus Triton 88 на креплении типа А

Prolimatech Megahalem rev.B на креплении типа А

Кулер будто всегда стоял на этом креплении.Генезис и Армагеддон точно также встанут на это крепление.Потеряли родное крепление? Не расстраивайтесь — просто закажите набор от Термалрайт и сможете ставить свой старенький кулер в любой проекции на любой сокет.

3)Установка при помощи комплектов от кулеров-родственников
Scythe Mugen Infinity на X570 A-Pro.Установлен при помощи клипс для сокета АМ2

Scythe Katana3 установленная на X570 A-Pro при помощи АМ2 клипс

Кулеры-родственники для Infinity — Shuriken rev.B, BigShuriken и Katana 3. Эти кулеры имеют одинаковый тип креплений.

Способ второй: колхоз и только колхоз.

Это уже способ для тех у кого есть свободное время и кто хорошо обращается с инструментами.

Все варианты из данной главы только для опытных пользователей и выбирая данные способы вы принимаете ответственность за все возможные последствия на себя.

Но давайте рассмотрим ситуации с колхозом.

Прижимная планка от CNPS12X на креплении Noctua NM-AM4

Чтобы установить этот суперкулер на АМ4, нам придется расточить отверстия в прижимной пластине на 1.5-2мм по направлению к центру (штырю) с каждой стороны. Чем растачивать — это уже на выбор владельца — надфилем или при помощи дреммеля (гравера).

2)Родные крепления АМД кулера IFX-14

Родное крепление на АМД кулера IFX-14

Чтобы адаптировать его к АМ4, нам придется прибегнуть к услугам газовой горелки (в магазине покупаем баллон и насадку).Также понадобятся двое пассатижей и ковшик с водой.На холодную разводить ножки креплению не рекомендуется — сталь просто лопнет.Только в нагретом состоянии,после выставления дужек по нужной ширине — закалять в воде.

3)Использование крепления Noctua NM-AM4-l9al9i для Asus Triton 88 и CNPS10X

Если вы захотите использовать это крепление для Перформы/Оптимы и Тритона, то вам сначала придется рассверлить крепежные отверстия, которые будут вставляться в пятку кулера сверлом,большим на 2мм по диаметру. После этого крепеж будет фиксироваться винтами. К Тритону нужно будет дополнительно подобрать винты, шайбы и гайки, для фиксации креплений.

Заключение

Каждый сделает его для себя. Лично мне больше понравилось работать с креплениями Термалрайт, несмотря на то,что их сложнее достать в рознице — они поддерживают куда больший модельный ряд,нежели крепления Ноктуа и требуют значительно меньше колхоза,а значит и времени. Крепления обеих марок дают хороший прижим,только с креплениями Ноктуа нужно немного поработать напильником.

Источник

Обзор и тестирование кулера Zalman CNPS9X Optima

После долгого затишья, в начале лета, компания Zalman представила новые системы охлаждения. Стан воздушных кулеров для процессоров пополнили две новых модели, и сегодня мы изучим одну из них – Zalman CNPS9X Optima.

О компании

Zalman основана в Южной Корее в 1999 году. Быстро стала широко известна благодаря своим системам охлаждения, а также корпусам. В IT-индустрии Zalman первая представила концепцию «бесшумной вычислительной системы». Благодаря научным изысканиям, компания является владельцем множества патентов. На данный момент ассортимент выпускаемой продукции очень широк: от традиционных СО до различной компьютерной периферии.

Упаковка и комплект поставки

Небольшая коробка, в которой поставляется кулер, выполнена в белом и синем цветах. Подобный дизайн автору встречался лишь на реинкарнации 10 Оптимы, а именно CNPS10X Optima 2011 (это не последнее сходство, но об этом далее).

Лицевая сторона изображает нам кулер во всей красе, рядом уместилась различная информация, например, название модели и обтекаемая формулировка о совместимости с Intel и AMD. Одна из боковых сторон дублирует часть информации с лицевой, но уже с изображениями. На другой боковой стороне среди прочего нанесены основные спецификации кулера на английском языке. Ниже указан список совместимых сокетов процессоров обоих производителей. На тыльной стороне коробки указаны особенности СО на 14 языках, включая русский.

Источник

Обзор процессорного кулера Zalman CNPS10X Optima II

Тепловой тест Zalman CNPS10X Optima II был проведен на базе процессора Intel Core i5-9600K. Процесс монтажа ничем не отличается от прошлых версий данного кулера. Сначала нужно собрать усилительную пластину — вставить на место короткие металлические обоймы и закрепить их пластиковыми фиксаторами. Кстати, на пластине появились отверстия под AMD АМ4, но больше нет отверстий для Intel LGA775.

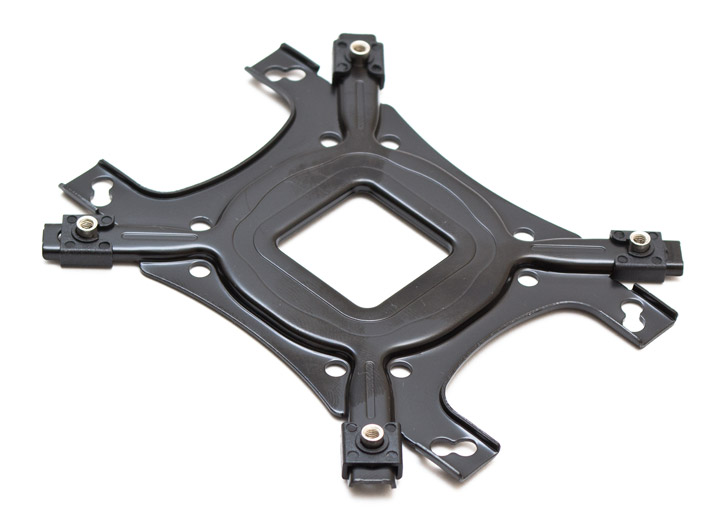

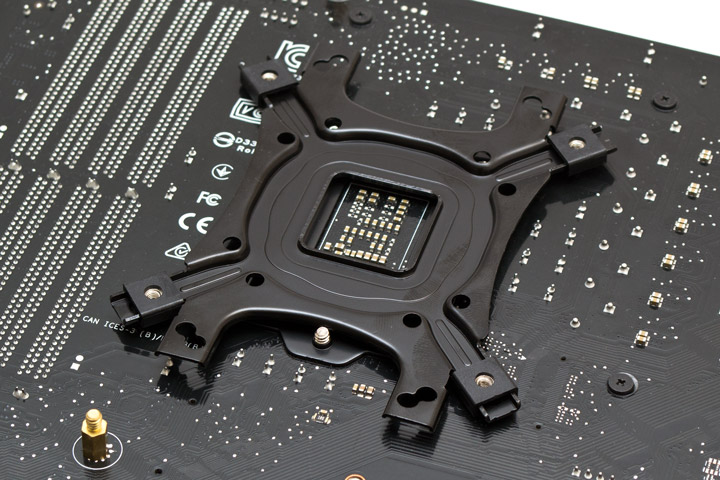

Затем пластину нужно уложить на место, с обратной стороны процессорного разъема. Для фиксации можно использовать комплектный клейкий белый квадратик, но мы обошлись и без него.

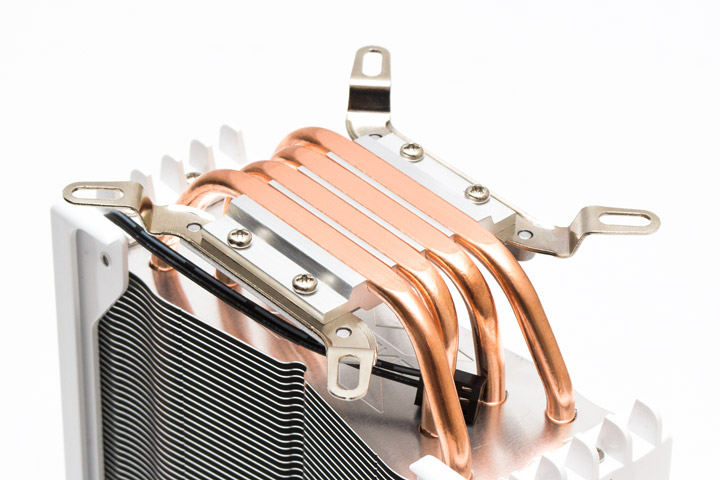

Далее следует прикрепить к кулеру нужный тип крепежных лап. Для этого ослабляем по два винта в основании с каждой стороны, ставим лапы и затягиваем винты обратно.

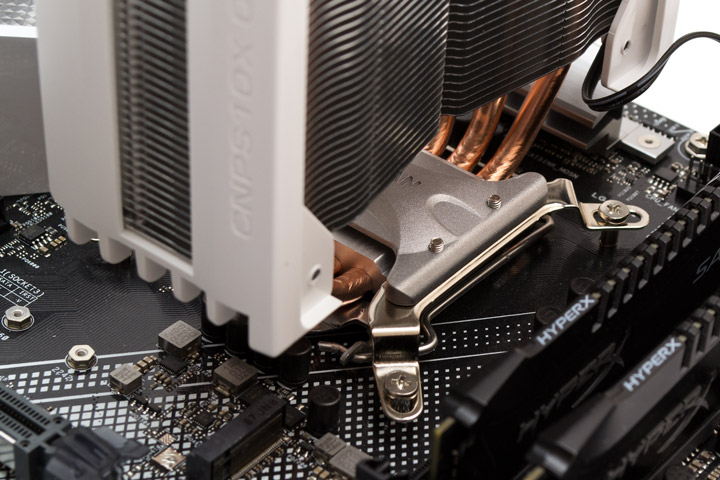

Наносим термоинтерфейс, ставим кулер на место и прикручиваем его винтами. Учитывая наличие отверстий на основании кулера, впервые за долгие годы я рекомендую тщательно и равномерно размазать термопасту ровным слоем по поверхности процессора. Первый раз, когда я по привычке просто поставил каплю пасты по центру процессора, она не распределилась по нему при прижиме, а вся ушла в зазоры между трубками.

В финале осталось подключить питание RGB-накладки и вентилятора через комплектный разветвитель в разъем CPU Fan.

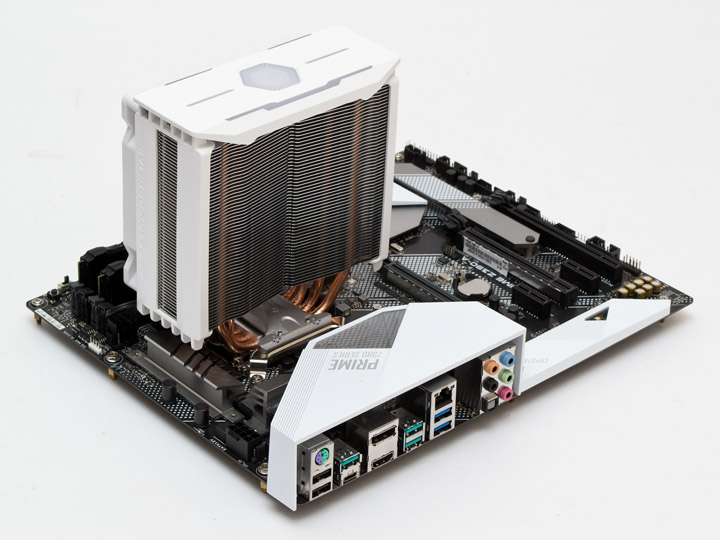

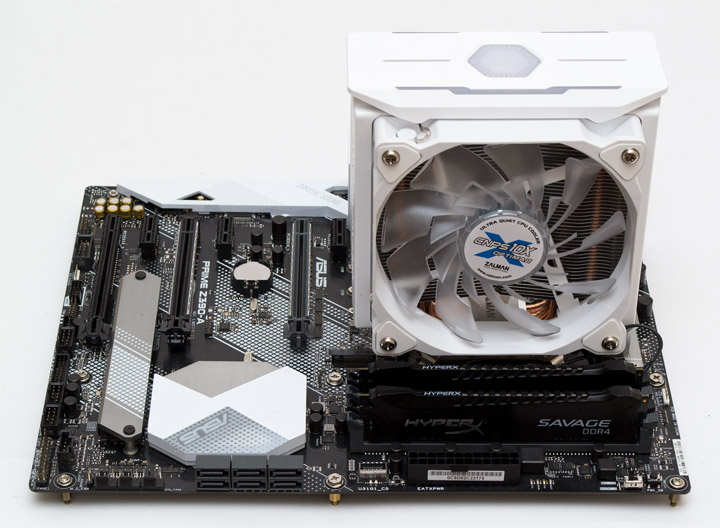

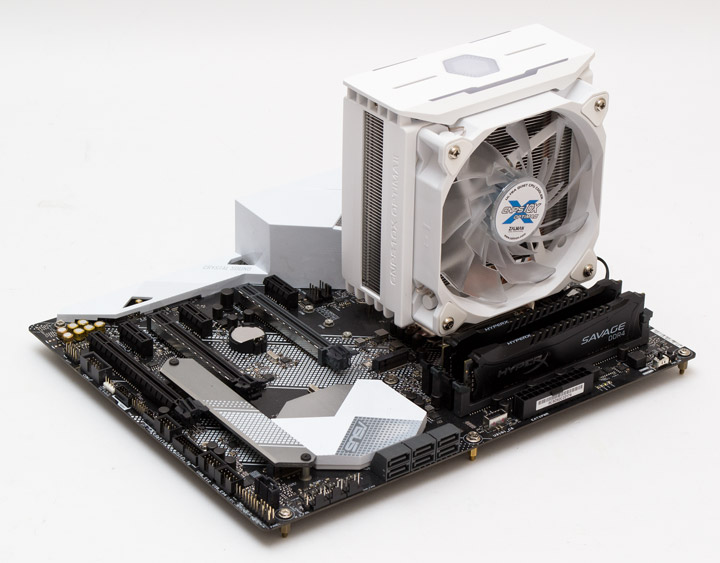

Кулер может мешать первому слоту оперативной памяти, поскольку шляпки винтов вентилятора попадают в плоскость ОЗУ. Причем мешать он будет скорее всего даже стандартной памяти, ведь планки с небольшими радиаторам, установленные в данном стенде, имеют высоту в 34 мм. А чтобы закрутить нижние винты на пропеллере, ближайшие две планки памяти нужно будет предварительно снять.

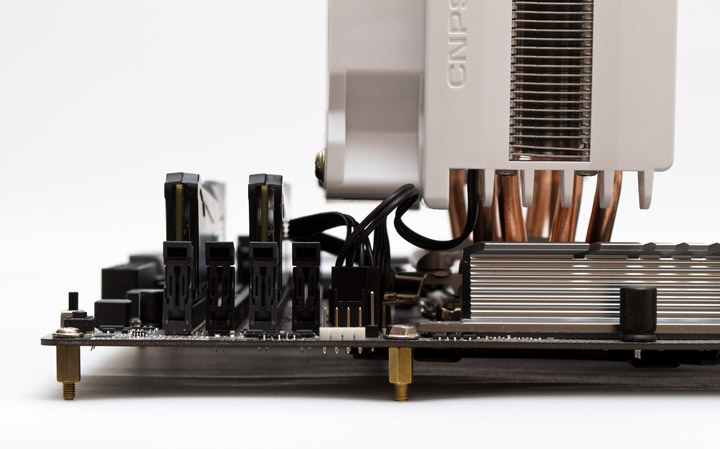

Из-за большого размера пластиковых накладок профиль кулера находится экстремально близко к первому слоту PCI-E. На материнских платах, где первый слот занят видеокартой возможен конфликт.

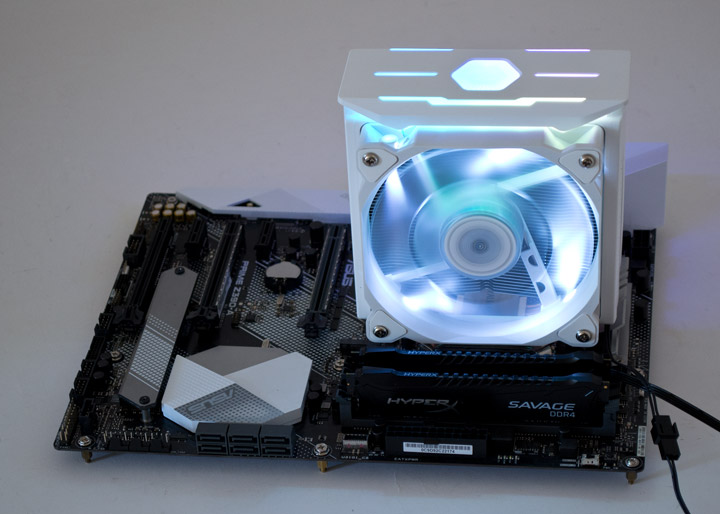

Довольно странно здесь реализована подсветка. Сам вентилятор светится красивым белым цветом, претензий к нему нет. Но верхняя накладка показывает так называемый RGB Spectrum, то есть переливается всеми цветами по кругу, создавая впечатление, что они вращаются по часовой стрелке. Подсветка никак не управляется, задать ей другой цвет или эффект невозможно. Неужели так сложно было сделать стандартный разъем +12VGRB или на худой конец положить в комплект собственный контроллер?

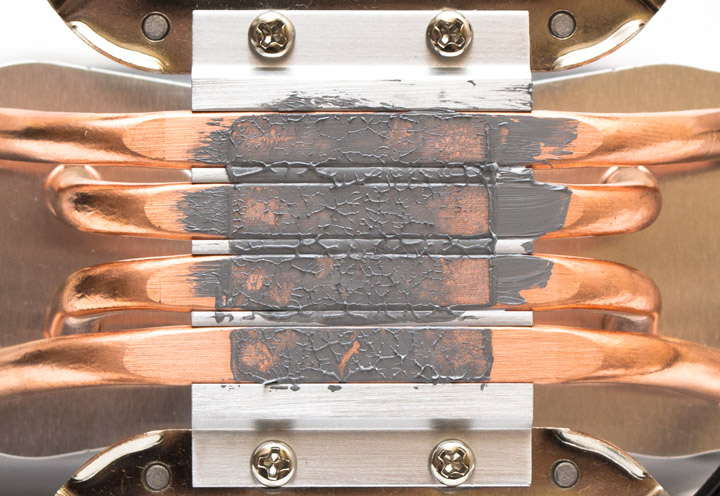

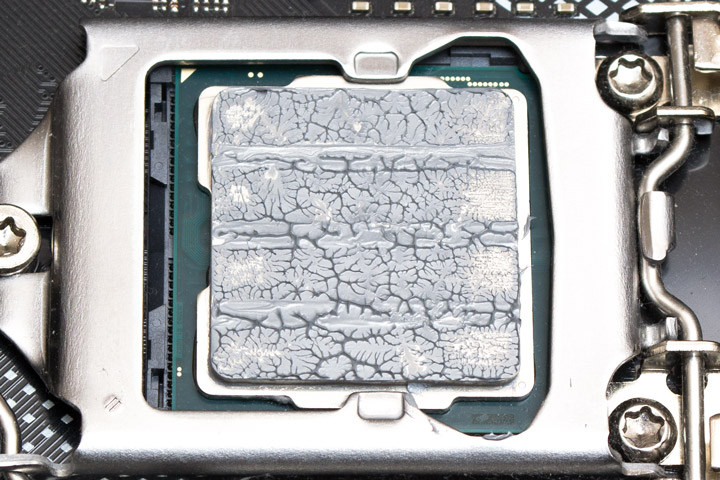

Так выглядит отпечаток термопасты на основании кулера и на крышке процессора. Равномерностью тут и не пахнет, и это при том, что паста была ровным слоем нанесена на процессор перед установкой. Создается ощущение, что трубки имеют углубление в центральной части, а по бокам выступают. Кроме того, явно видно, что на отпечатке выступают и части алюминиевой пластины. Посмотрим, как это сказывается на охлаждении.

Технические характеристики

Эффективность отвода тепла кулером Zalman CNPS10X Optima II сравнивалась с с одним из лидеров бюджетного сегмента охлаждения — кулером Aardwolf Performa 10X.

Тестовый стенд

Для тестирования эффективности кулера Zalman CNPS10X Optima II был собран стенд в следующей конфигурации:

процессор: Intel Core i5-9600K (3,7@4,2 ГГц, 1,200 В);
материнская плата: ASUS Prime Z390-A (Intel Z390);
память: HyperX Savage HX424C12SBK2/16 (2×4 ГБ, DDR4-2133, 15-15-15-36-2Т, 1,20 В);
системный накопитель: GoodRAM C100 Series 120GB (SSDPR-C100-120, 120 ГБ, SATA 6Gb/s);
блок питания: be quiet! Dark Power Pro 10 (550 Вт);
контроллер вентиляторов: Noctua NA-FC1;
термопаста: Noctua NT-H1.

Тестирование систем охлаждения производилось на открытом стенде в горизонтальном положении материнской платы при постоянной температуре помещения в 29 градусов. Для прогрева центрального процессора использовался LinX 0.7.3 (AVX) с 6144 МБ выделенной памяти в течение 10 минут. Минимальная температура измерялась спустя десять минут простоя системы без нагрузки. На графике отображен максимальный среди всех ядер температурный результат. Для мониторинга температур процессора использовалась программа Real Temp GT 3.70.

Для измерения уровня звукового давления, применялся шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).

Результаты тестирования

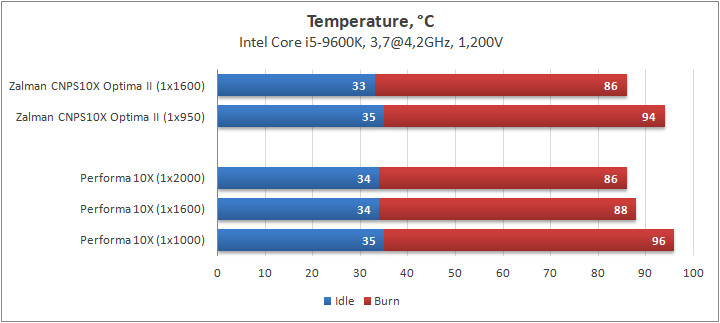

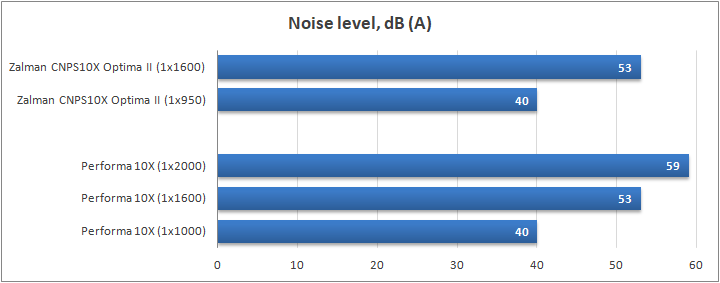

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. Для начала был подобран условно бесшумный режим работы, в котором скорость вращения крыльчаток вентиляторов была подогнана под уровень шума в 40 дБ (А). Второй режим — это максимальная скорость вращения для вентилятора Zalman CNPS10X Optima II, скорость Aardwolf Performa 10X была подобрана под этот уровень шума. И третий режим — это максимум для вентилятора Aardwolf Performa 10X. Получившиеся результаты по шуму можно увидеть на графике ниже. Их нужно учитывать, при сравнении между собой результатов по температуре.

А вот и неожиданность. Несмотря на довольно кривое основание и наличие всего четырех тепловых трубок Zalman CNPS10X Optima II обходит при одинаковом уровне шума Aardwolf Performa 10X на два градуса, как на минимальных, так и на полных оборотах. И лишь когда вентилятор Performa 10X раскручивается на максимум, температурные показатели выравниваются между собой.

Выводы

Обновленная версия Zalman CNPS10X Optima II получилась неоднозначной. С одной стороны, кулер стал существенно более красивым. Более того, он получил производительный и достаточно тихий вентилятор с белой подсветкой, и даже слегка увеличенную эффективность охлаждения, вероятно за счет боковых накладок (которые не дают воздуху утекать в стороны) и специфичной формы крыльчатки. А еще новая модель теперь без дополнительных костылей ставится на разъем AMD AM4.

Но есть и обратная сторона медали. Пластиковый обвес существенно увеличил габариты и вес кулера. RGB подсветка верхней накладки никак не управляется и живет своей жизнью. На месте компании, я либо сделал подсветку верхней накладки управляемой, либо отказался от нее вовсе. Основание прямого контакта сделано неровным, хотя на общей производительности эти никак не сказывается.

В целом, для покупателей очень хорошо, что компания Zalman оживилась и вновь активно включилась в борьбу за рынок систем охлаждения. В том что касается конкретно Zalman CNPS10X Optima II, то кулер вышел вполне нормальным и пригодным для использования теми, кому хочется добавить себе в систему чуть больше красоты без ущерба для производительности. По мощности он подходит для систем в среднем разгоне на уровне теплопередачи не более 130-140 ватт.

Источник

Обзор на Кулер для процессора Zalman CNPS9X Optima

Всем доброго дня! Я собрался собрать игровую систему крепкого среднего уровня и для сборки своего ПК я искал хороший кулер, у которого хорошие рассеивание тепла и тишина. Прочитав множество положительных отзывов, и, после долгих раздумий, я решил взять кулер для процессора Zalman CNPS9X Optima! О нём и пойдет речь ниже.

Так кулер выглядит не в собранном состоянии.

Надо осмотреть коробку, чтобы увидеть все характеристики кулера,его внешний вид, его особенности.

(очень информативная коробка, на которой написаны основные характеристики кулера)

На коробке показаны лопасти, основание кулера куда наносится термопаста (которая, кстати, входит в комплект и её достаточно для разового применения, но если вам нужно больше чем на один раз, то ее нужно приобрести дополнительно), варианты крепления к материнской плате. .

Как видно из пояснения на коробке, кулер рассеивает до 180 Вт тепла, что с запасом хватит для многих современных процессоров. Перечислены возможные сокеты совместимые с данным кулером.

Как кулер должен выглядеть в собранном состоянии.

Технические характеристики:
Модель: CNPS9X OPTIMA;
Габариты: 123(Ш) × 72(Г) × 156 (В) мм;

Радиатор:
Вес: 594 г;
Материал: медные теплопроводные трубки и алюминиевый радиатор;

Вентилятор: темный полупрозрачный пластик

Подшипник: подшипник скольжения c винтовой нарезкой (Rifle Bearing);
Скорость вращения: 600 – 1500 об/мин (± 10%);
Уровень шума: не более 26 дБА;
Управление: ШИМ (PWM);
Максимальный воздушный поток: 60.98CFM (кубических футов в минуту).

Открыв коробку, мы обнаружим детали для крепежа кулера на материнскую плату для различных сокетов, крепления для вентилятора к самому радиатору и инструкцию как все это собрать, установить и закрепить. Сам куллер находится в коробке в разобранном состоянии, но собрать его не составит и малейшего труда. Упаковано все очень добротно, детали проложены вспененным полиэтиленом, так что опасаться за транспортировку не стоит.

Детали , которыми крепится кулер к материнской плате, переходник к различным сокетам и прижимные скобки для крепления собственно вентилятора к корпусу теплопоглощающего радиатора.

Кулер в коробке 🙂 .

После тщательного изучения инструкции, последовательной сборки и закрепления вентилятора на радиаторе, кулер выглядит вот таким образом:

Размеры в ентилятора — 120*120*25 мм. Он сделан из темного полупрозрачного пластика. На внутренней стороне рамки установлена светодиодная лента с 15-ю светодиодами белого света. Белое свечение довольно удачное решение, поскольку мягче и более нейтрально, как красное или синее. Используется подшипник скольжения с винтовой нарезкой – это усовершенствованная версия подшипника скольжения со специальными нарезами на втулке и оси вентилятора.Как заявляет производитель благодаря этому осуществляется рециркуляция смазки, растет долговечность подшипника и уменьшается его шумность. Заявляется, что ресурс близок к гидродинамическому подшипнику.

Подошва или основание кулера-это то самое место куда наносится термопаста, которая,входит в комплект, но её хватит только на один раз, поэтому если вам необходимо больше термопасты, то следует о ней позаботиться заранее

и приобрести ее перед сборкой, но того что идет в комплекте хватает для того, чтобы качественно нанести на всю площадь процессора.

Основание кулера достаточно ровное, без явных перепадов и перекосов, при проверке металлической линейкой каких-либо щелей межу ней и основанием выявлено не было, так что термопасты уйдет самый минимум..

Будьте внимательными у кулера есть небольшие пипочки на макушке и вместе с ними высота его составляет 156 мм что собственно и заявляет производитель.

На мою материнскую плату, сокет AM4 ( также есть крепления AM2, AM2+, AM3, s1155, AM3+, FM1, FM2, s1156, s1150, FM2+, s1151 ), кулер крепится с помощью 2-х винтов, которые входят в комплект и установлены на него по умолчанию при надобности можно сменить крепление.

К материнской плате кулер подключается посредством разъёма 4-PIN и обладает ШИМ-регулировкой скорости вращения лопастей в диапазоне от 600 до 1500 об/мин. Так кулер выглядит после установки на мою материнскую плату. При всей своей массивности первый слот для оперативной памяти он не перекрывает, так что тем у кого оперативка на высокой планке переживать не стоит.

Наконец то долгожданный момент поле томительной сборки .

Кнопка «Пуск», загораются огни. Красота!

Кулер светится холодным белым светом, не раздражает глаза, очень органично вписался в корпус того же производителя и на него очень приятно смотреть.

В целом, выглядит как какой-то космический корабль, приземлившийся на рабочий стол. Между двух вентиляторов торчат медные шипы на серебристой панели.

Сам кулер невероятно тихий всего 26 дб (по шкале шума сравнимо с тихим шёпотом) и температура процессора не повышается больше 50 градусов (а это под нагрузкой , в течение 2 часов, в таких тяжелых играх как WoT, PUBG на ультра настройках) все это благодаря вентилятору который производит 1500 оборотов в минуту и охлаждает радиатор.

Достоинства:
+ Хорошая эффективность;
+ Тихий вентилятор;
+ Хороший прижим:
+ Использование стандартной рамки крепления (для сокетов AMD).

— Небольшой список поддерживаемых платформ (охвачены все современные)

Я очень доволен покупкой и ставлю 5 из 5.

Даже если бы опять была необходимость выбирать, то приобрел бы точно такой же, даже не сомневаясь ни минуты.

Источник

Тихий кулер Zalman CNPS9X Optima подходит для чипов AMD и Intel

Компания Zalman официально представила универсальный процессорный охладитель CNPS9X Optima, образец которого демонстрировался в начале июня.

Конструкция кулера включает четыре медные тепловые трубки, которые имеют непосредственный контакт с крышкой процессора. Эти трубки пронизывают основной алюминиевый радиатор. Предусмотрена прижимная пластина с небольшим вспомогательным радиатором.

Ещё один элемент охладителя — 120-миллиметровый вентилятор с лопастями SharkFin. Скорость его вращения управляется методом широтно-импульсной модуляции (ШИМ) в диапазоне от 600 до 1500 оборотов в минуту. Поток воздуха может достигать 103,6 м3 в час.

Вентилятор оснащён подшипником скольжения с винтовой нарезкой. Предусмотрена светодиодная подсветка белого цвета. Утверждается, что кулер обладает невысоким уровнем шума, который не превышает 26 дБА.

Модель Zalman CNPS9X Optima способна справляться с охлаждением процессоров, обладающих максимальным значением рассеиваемой тепловой энергии (показатель TDP) до 180 Вт. Решение подходит для использования с чипами Intel LGA 115х, а также AMD AM4/AM3+/AM3/FM2+/FM2.
