Установку троса ручника ваз 2114

Трос ручного тормоза ваз 2114 какой лучше

Для выполнения любой работы как сообщает сайт provaz2114.ru нужно позаботиться о наличии инструментов и других приспособлений, существенно облегчающих задачу. И замена троса ручника ВАЗ 2114 не покажется трудоёмкой. Для начала, разумеется, нужен сам трос, который имеется в продаже практически во всех соответствующих магазинах. Цена вполне приемлемая и зависит от производителя и существенных отличий в стоимости нет, а качество одинаковое. Для модели 2114 трос ручника не представляет собой дефицита. Единственное, что требуется сделать, это внимательно прочитать инструкцию на упаковке троса и убедиться, что это именно тот трос. Затем нужно очистить автомобиль от лишней грязи.

Демонтаж и замена

Перепутать трос от ручника с чем-либо другим под днищем вашего ВАЗ 2114 сложно, что существенно упрощает процедуру ремонта и замены.

Демонтажные работы

Приведем подробную инструкцию по замене, а дополнительно советуем посмотреть видео.

Советуем заранее привести автомобиль в порядок с точки зрения чистоты. Так вам будет проще отыскать все гайки и крепежи.
Дополнительно гайки обработайте с помощью всемогущего средства WD40. Так вам будет намного проще открутить порой прикипающие и ржавеющие гайки.
Поставьте рычаг ручника до упора вниз.
Начните с регулировочной гайки и контргайки, которыми вы не так давно пытались натянуть ослабший трос. В данной ситуации следует ослабить гайки и вынуть их с тяги ручника.
Извлеките шайбы и уравнитель троса. Хотя это можно сделать и после того, как вы поднимите автомобиль на домкрате. Но обязательно перед тем как снимать колеса.
Поднимите заднюю часть автомобиля с помощью домкрата, открутите болты колес и снимите их.

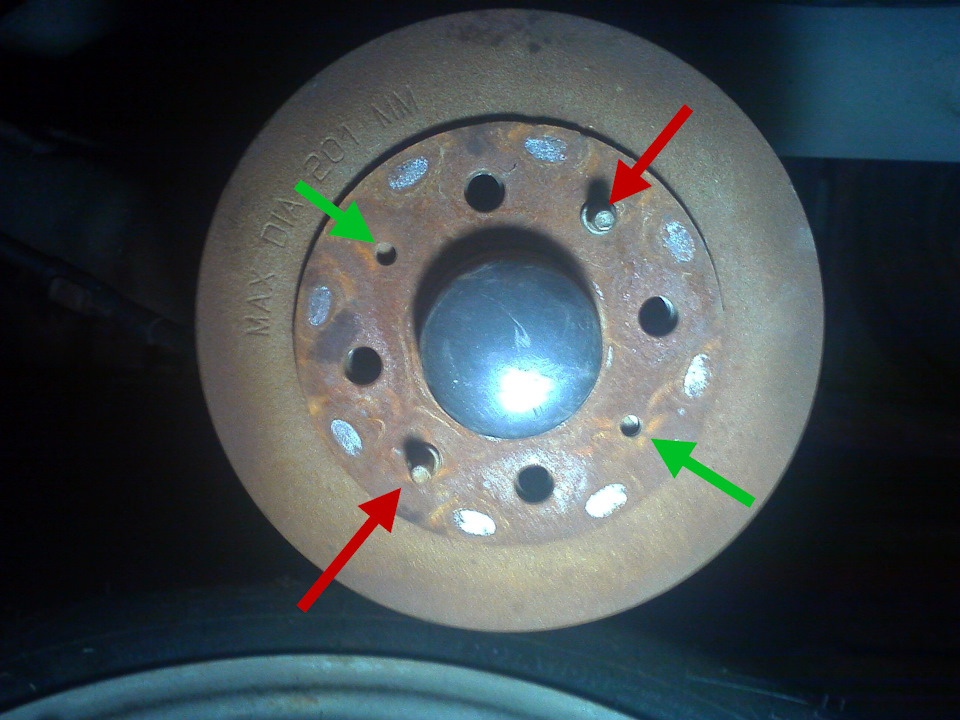

Постучите по стопорным шпилькам тормозных барабанов. Это позволить их снять с тормозных колодок.
Снимите колодку.
От уравнителя теперь нужно отсоединить наконечники двух тросиков. Фиксаторы извлекаются со своих мест самыми простыми плоскогубцами, так что не заморачивайтесь.

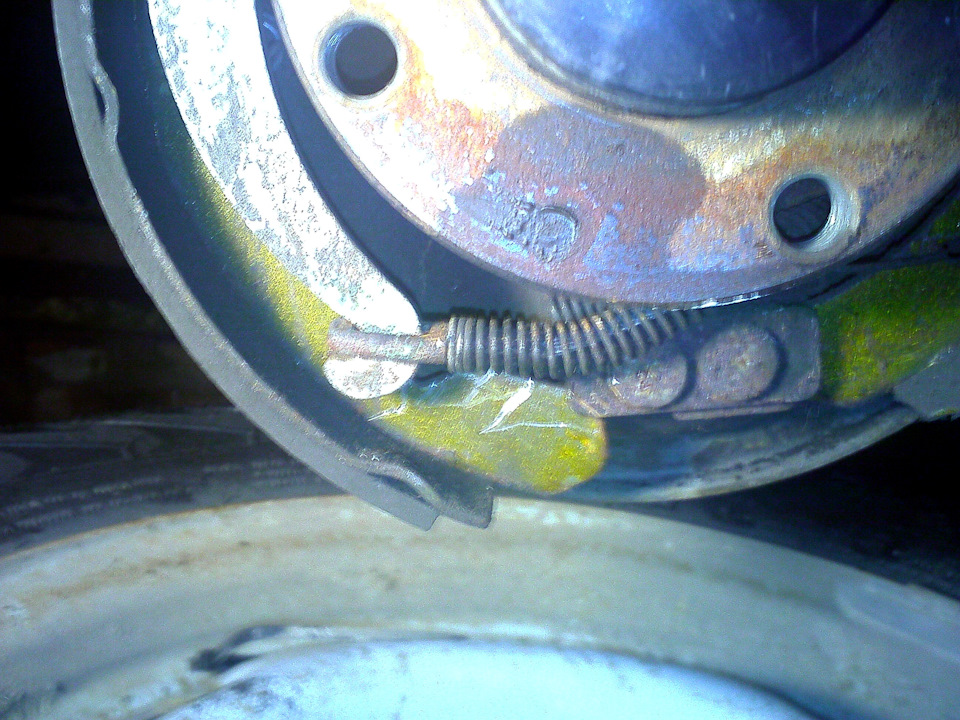

На сдвинутом распорном рычаге имеются крючки, с которых снимается петля троса.

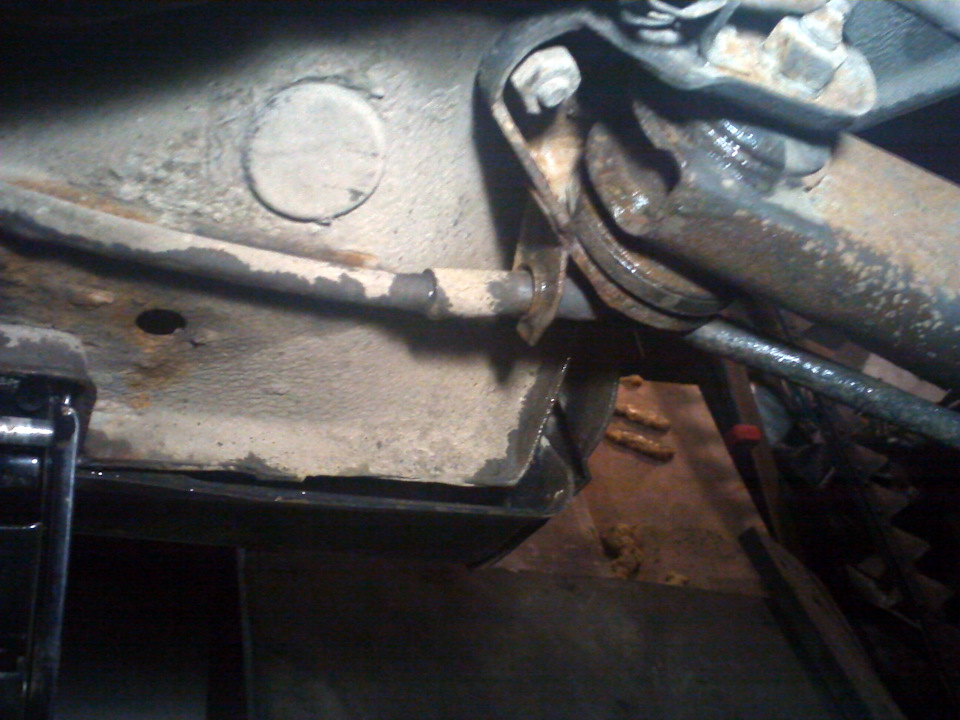

Оболочку троса нужно демонтировать со всей подвески задней части авто. Для этого предварительно откручиваются крепежные болты.
Вытягивайте трос из отверстий через тормозные щитки.
От старого троса мы избавились, потому остается только вернуть на место старого новый элемент. Процедура выполняется четко в обратной последовательности.
Проденьте новые тросы в шайбы и зацепите петли. Можно дополнительно сделать бобышек — это специальный зажимчик, который позволяет еще крепче зафиксировать трос.
Соберите всю разобранную конструкцию колеса.
Проложите трос по подвеске через оболочку, и закрепите болты.
Подтяните ручник в салоне.
Проверьте правильность натяжения и работы нового ручного тормоза, а точнее тросика.

Какой инструмент необходим для замены и подтяжки троса стояночного тормоза

Приготовить инструменты, без которых не обойтись при демонтаже:

2 ключа на 13,
молоток,
пассатижи,
перчатки,
домкрат,
хомуты.

А также жидкость, именуемую “жидкий ключ”, чтобы открутить приржавевшие гайки без проблем. Желательно, чтобы имелась яма или автоэстакада. Если её нет, то, проявив смекалку, можно соорудить нечто подобное из подручных средств, не забывая о технике безопасности. Или использовать домкрат.

Натяжка ручного тормоза своими руками (поэтапный ход работы)

В первую очередь, следует поставить на первую передачу рычаг коробки передач.
Далее необходимо подсчитать количество щелчков ручника. Если менее двух, ослабьте натяжение троса, более пяти — наоборот, усильте натяжение.
Затем полностью отпустите ручник.
Теперь берем два ключа на 13 и лезем под автомобиль.
Для удлинения троса необходимо отвернуть контргайку, соответственно, для его уменьшения контргайку следует затянуть.
Находим глушитель и снимаем крепления глушителя и коллектора, что существенно упростит процесс.
Далее находим уравнитель тросов, а также гайку и контргайку.
С помощью первого ключа ослабляем контргайку, а с помощью второго — удерживаем ее во избежание прокручивания.
Регулируем и систематически проверяем ход. Приемлемое количество щелчков — от двух до пяти.
Когда требуемый результат получен, необходимо поднять домкратом заднюю часть транспортного средства, чтобы колеса висели. Далее проверяем, не мешают ли тормозные колодки вращению.
Теперь поднимаем рычаг, после чего колеса должны встать намертво.
Закручиваем контргайку.

Некоторым умельцам удается подтянуть стояночный тормоз без ослабления креплений глушителя. При этом они применяют пресловутые самодельные ключи. В результате того, что натяжка осуществляется достаточно часто, такие приспособления очень актуальны.

Замена стояночного троса на ваз 2114

Когда всё готово, можно осуществлять ремонт, который делается в несколько этапов:

Загоняем автомобиль на яму, автоэстакаду или домкратим, чтобы обеспечить себе доступ к тросику;
Чтобы открутить гайку натяжения троса, снимаем глушитель;
Скручиваем контргайку и гайку натяжения тросика;
Перегоняем машину на ровное место и домкратим, обязательно включив первую передачу;
Сняв колёса, выбиваем стопора с колодок и снимаем их;
От уравнителя отсоединяем наконечники тросиков, вытащив фиксаторы плоскогубцами;
Снимаем петли тросов с крючков распорного рычага;
Окрутив единственный болт крепления оболочки тросика, снимаем её и вытаскиваем пришедший в негодность трос.

Теперь без труда можно вставить в оболочку новый, предварительно осмотрев саму оболочку.

Она тоже изнашивается и при необходимости её требуется заменять, закрепив после замены обычными хомутами. Собираем всё строго в обратном порядке. Как поменять на ВАЗ 2114 троса ручного тормоза, разобрались. Кстати, аналогичным образом замена тросов проходит на ВАЗ 2113 и ВАЗ 2115.

Как заменить тросик ручника ВАЗ 2114?

Ручник или стояночный тормоз ВАЗ 2114 должен держать автомобиль на склоне. Для проверки исправности работы ручника ВАЗ 2114 поставьте автомобиль на ровную площадку и натяните ручник до упора вверх. Теперь приложите силу и попробуйте сдвинуть автомобиль с места. Если у Вас получится, то это первый признак того, что стояночный тормоз не работает. Как заменить тросик ручника, расскажет данная публикация.

Причиной поломки стояночного тормоза является повреждение троса привода ВАЗ 2114. Как правило, повреждается либо оболочка троса, либо трос сильно вытягивается. В этом случае трос ручника ВАЗ 2114 подлежит ремонту. Его заменяют новым или смазывают.

Если стояночный тормоз Вашего автомобиля работает, но приближается холодная и морозная зима, то также имеет смысл снять трос ручника ВАЗ 2114 и смазать его. Такая профилактика один раз в год будет оберегать трос ручника ВАЗ 2114 от промерзаний и гарантироовать исправную работу тормозной системы.

Подготовьте комплект инструментов и можете приступать к работе.

Ремонтные работы

— Ремонтные работы по замене тросика ручника ВАЗ 2114 проводятся на смотровой яме или эстакаде.

— Необходимо очистить все гайки крепления и уравнительную планку от грязи.

— Контргайку необходимо расслабить, а затем её выкрутить со штока. То же самое проделайте и с регулировочной гайкой.

— Теперь преступаем к снятию колес. Для начала ослабьте колесные болты. При помощи домкрата поднимите заднюю часть автомобиля. Поставьте опоры. А теперь можно снять задние колеса.

— Приступаем к снятию тормозных барабанов. Для этого Вам понадобится молоток и деревянная проставка, при помощи которых Вы сможете сбить стопорные шпильки с колодок.

— Обратите внимание, что к рычагу задней тормозной колодки прикреплен наконечник троса ручника ВАЗ 2114. Необходимо снять колодку, а затем и наконечник тросика.

— Теперь отсоединяем оболочку троса от подвески, отвернув болт крепления.

— Вытаскиваем трос с отверстий с каждой стороны тормозных щитков.

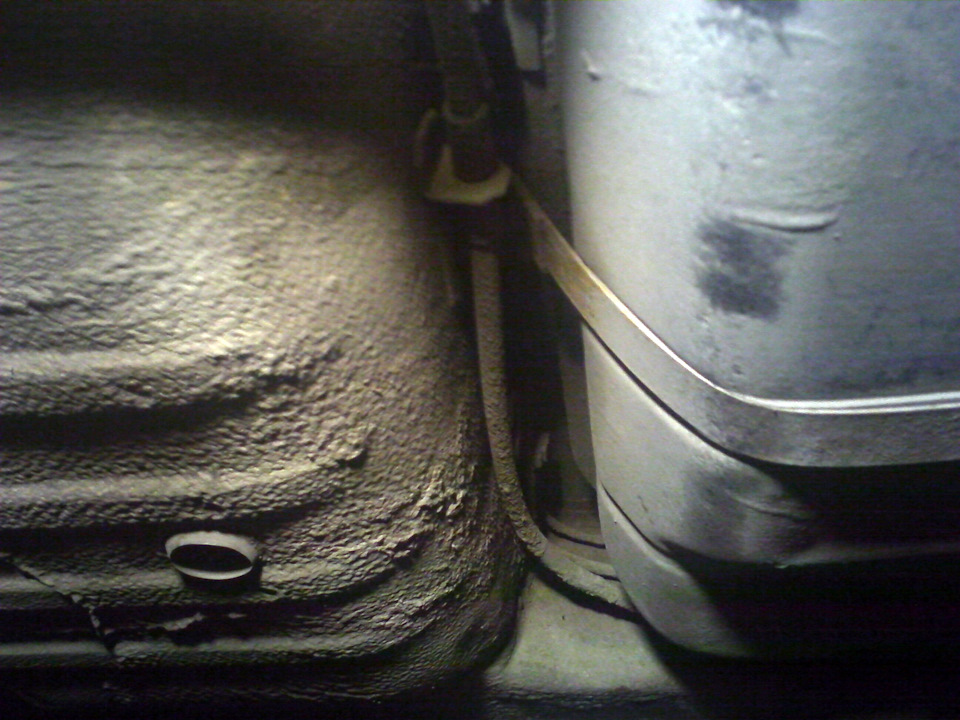

— Затем необходимо вытащить и оболочку троса из держателей на кузове.

Мы извлекли трос ручника ВАЗ 2114 из автомобиля. Теперь Ваша задача либо заменить его на новый, либо смазать. Для того чтобы смазать тросик ручника ВАЗ 2114 залейте масленку в оболочку и хорошо разработайте. Установку троса ручника ВАЗ 2114 выполните в обратной последовательности.

В следующем видео продемонстрировано как правильно натянуть тросик «ручника».

Регулировка натяжения троса

Процедура натяжения на ВАЗ 2114 троса ручного тормоза проста:

Снимаем глушитель с креплений;
Затем нужно открутить контргайку;
Регулировачную гайку крутим в зависимости от необходимости (если скрипит при движении в районе задних колёс – откручиваем, если не держит, наоборот, затягиваем).

Ход рычага тормоза должен быть не меньше 2-х щелчков и не более 4-х.

Правильность регулировки проверить легко. Ставим автомобиль на ручной тормоз на спуске и если она не покатится вниз под давлением своего веса, значит, всё сделано верно.

Натяжение

Итак, разобравшись в схеме, можно приступать к процедуре подтяжки тросиков ручного тормоза.

Натяжка

Процедура натяжения выглядит следующим образом.

Установите автомобиль на эстакаде или яме. При отсутствии гаража и возможность или желании провести процедуру на СТО, воспользуйтесь домкратом. На домкрате поднимается задняя часть автомобиля. Самый крайний вариант — бордюр, на который загоняется автомобиль и вам остается только залезть под него.
Включите на коробке передач первую скорость и поставьте машину на ручник, потянув рычаг вверх.
Идеальное количество щелчков хода ручного тормоза составляет от 2 до 5. Если их меньше или больше, легче предпринять соответствующие меры по натяжению троса.
Если щелчков меньше 2, тогда трос надо будет удлинить. Если же щелчков больше пяти, тогда тросики укорачиваются.
Удлинение троса — это его расслабление. Для этого откручивается контргайка. При затяжке троса контргайку нужно наоборот закручивать.
Прежде чем приступить к поиску необходимой гайки на днище автомобиля, до упора отпустите рычаг ручного тормоза.
Возьмите с собой под автомобиль для ключа на 13 миллиметров и отправляйтесь вниз.
Отыщите уравнитель троса натяжения ручного тормоза. Это тот самый элемент, от которого основной трос ручника делится на два тросика.
В некоторых случаях получить доступ к уравнителю просто так не получится, поскольку мешают держатели глушителя, выполненные из резины. В такой ситуации их лучше снять. Сделать это не сложно, зато работать с ручником будет намного легче.
Теперь перед вами есть две гайки. Одна простая гайка, а вторая — контргайка. Имея в руках два ключа, первым зафиксируйте гайку, а вторым начинайте откручивать или закручивать контрирующую гайку. Будьте внимательными и следите, чтобы гайка не начала проворачиваться.
Учитывая состояние ручного тормоза и необходимость ослабить или натянуть рычаг, крутим контргайку в соответствующую сторону. Не забывайте, какое количество щелчков является оптимальным.
Закрутите или открутите контргайку, получив необходимую степень натяжения.

Автосервис

Естественно, можно и воспользоваться услугами автосервиса, но это не всегда удобно и доступно. Великоваты цены. При собственноручной работе оплачивается только покупка тросика и затрачивается личное время. Зато опыт работы, никогда не будет лишним. Да и качество работы в автосервисах не всегда удовлетворительно и сама работа может быть растянута на неопределённый срок.

Ничего сложного в замене на ВАЗ 2114 троса ручного тормоза нет и следуя вышеперечисленным инструкциям столь ответственная работа будет сделана быстро и качественно. Тросики часто приходят в негодность и в следующий раз ремонт будет сделан ещё быстрее.

Источник

Замена троса и подтяжка ручного тормоза на автомобиле ВАЗ-2114

Замена

Несложно произвести и самостоятельную замену троса ручника ВАЗ-2114.

Для замены нужен следующий инструмент:

ключ на «10»;
два ключа на «13»;
большая отвертка и для мягкого хода крепления WD-40.

Проводится замена на смотровой яме либо эстакаде.

Ручник нужно опустить до упора вниз.
Все гайки стояночного тормоза нужно почистить. Не забудьте и про уравнительную планку.
Контргайку нужно ослабить и снять со штока. Это же самое проделывается с регулировочной гайкой.

Какой инструмент необходим для замены и подтяжки троса стояночного тормоза

Приготовить инструменты, без которых не обойтись при демонтаже:

2 ключа на 13,
молоток,
пассатижи,
перчатки,
домкрат,
хомуты.

В каких случаях необходима регулировка тросика?

Предназначение любого ручного тормоза — удержать машину в неподвижном положении на склоне. Чтобы проверить функциональность этой детали, необходимо поставить авто на любом склоне, который имеет уклон не более чем 25%. Если вблизи такой местности нет, можно просто оставить транспортное средство на ручнике на ровной дороге и сильно толкнуть его. Оставшаяся в неподвижном положении машина — свидетельство нормально функционирующей системы ручного тормоза. В противном случае, даже при незначительном движении автомобиля, хозяин должен задуматься о том, как натянуть ослабленный тросик. Дело в том, что на подтягивание этого элемента нужно немного времени и знаний, ввиду чего каждый заинтересованный человек сможет самостоятельно решить эту задачу.

Итак, если владелец авто не знает, как подтянуть ручник на ВАЗ-2115, он должен прочитать нижеприведённую инструкцию и, вооружившись двумя ключами на 13 (предпочтительнее взять один стандартный, а второй трещоточный), немедля приступить к работе.

Целесообразнее произвести регулировку тросика стояночного тормоза на какой-нибудь яме или канаве, чтобы автолюбитель мог беспрепятственно «подобраться» к системе. В первую очередь следует найти непосредственно механизм регулировки, который располагается в задней части транспортного средства.

Чтобы правильно подтянуть ручник на ВАЗ-2115, необходимо посредством заранее подготовленного инструмента ослабить одну гайку, а вторым ключом закрутить регулировочный элемент так, чтобы эффективность рычага стала прежней. После этого следует затянуть ослабленную контргайку. Следует отметить, что эту манипуляцию, вероятнее всего, придётся повторить не один раз, чтобы нормализовать работоспособность системы.

Подтягивать тросик следует до тех пор, пока при 2–4 щелчках задние колёса не начнут активно блокироваться и удерживать автомобиль даже на крутом уклоне. Проверить функциональность отрегулированного рычага стояночного тормоза можно даже в процессе движения, подняв ручник и проверив быстроту и чёткость блокировки колёс.

Стоит отметить, что необходимо опасаться чрезмерного перетягивания тросика, так как колодки будут слишком близко подходить к барабанам (это чревато быстрым износом барабанов и колодок, сильным перегревом тормозной системы, увеличенным объёмом «съедаемого» топлива).

Замена стояночного троса на ваз 2114

Когда всё готово, можно осуществлять ремонт, который делается в несколько этапов:

Загоняем автомобиль на яму, автоэстакаду или домкратим, чтобы обеспечить себе доступ к тросику;
Чтобы открутить гайку натяжения троса, снимаем глушитель;
Скручиваем контргайку и гайку натяжения тросика;
Перегоняем машину на ровное место и домкратим, обязательно включив первую передачу;
Сняв колёса, выбиваем стопора с колодок и снимаем их;
От уравнителя отсоединяем наконечники тросиков, вытащив фиксаторы плоскогубцами;
Снимаем петли тросов с крючков распорного рычага;
Окрутив единственный болт крепления оболочки тросика, снимаем её и вытаскиваем пришедший в негодность трос.

Теперь без труда можно вставить в оболочку новый, предварительно осмотрев саму оболочку.

Как заменить задний трос ручника на ВАЗ 2101-ВАЗ 2107?

Снятие: 1) В самом начале операции вам нужно будет снять тормозной барабан с вашего автомобиля. (О том как снять барабан, см. в статье: «Замена тормозного барабана на ВАЗ»)

2) Теперь нужно снять заднюю тормозную колодку (Обратите внимание на то что заднюю, потому что колодок всего две которые находятся с одной стороны автомобиля, чтобы вы поняли лучше приведём пример, вот например если взять левое заднее колесо то на нём внутри барабана идёт задняя и передняя колодка, то же самое и с задним правым колесом), о том как снять эту колодки вы найдёте в статье которая называется: «Замена задних тормозных колодок», в этой статье по снятию будет 10 пунктов из них вам нужно будет только изучить пункт 3, а так же пункты 4-8 (В пунктах 4-8 большинство примеров на фото показывается только лишь на передней колодки, а вам нужно снять только одну заднюю поэтому принимайте данные фотографии только лишь как пример), в конечном итоге когда вы снимите заднюю колодку у вас должно получится всё так и должны остаться все те детали которые вы увидите на фото ниже:

3) Следом возьмите в руки два гаечных ключа и одним из них (Ключ под буквой А) зафиксируйте от отворачивания регулировочную гайку ручника, а другим ключом под буквой Б чуть ослабьте контргайку.

Примечание! После этого отложите один из ключей и при помощи одного ключа и пассатижей (Пассатижами нужно удерживать трос как показано на фото ниже) полностью выверните обе гайки (Указаны стрелками), а выворачивать их нужно до того пока они не слезут с резьбы на которой находятся, а чтобы они полностью слезли с резьбы нужно будет ещё отсоединить с помощью пассатижей кончик оттяжной пружины (Указан синей стрелкой), чтобы он не мешала полному отворачиванию с резьбы обоих гаек!

4) После того как гайки у вас будут вывернуты, снимите (Или она сама может сняться, так как гайки её уже больше не удерживают) направляющую которая указана зелёной стрелкой с наконечника переднего троса (Указан синей стрелкой), а когда направляющая будет снята выньте ещё из неё задний трос (Указан красной стрелкой) который в ней находится и отложите её в сторонку.

5) Затем с помощью гаечного ключа или же накидной головки совместно с воротком, выверните два болта которые крепят кронштейн который в свою очередь не даёт упасть тросу, данных кронштейнов всего два (Один установлен на правой стороне, другой на левой), поэтому с какого кронштейна начинать снятие решать уже только вам, но всегда помните ту вещь, то что под обоими гайками которые крепят кронштейн находятся пружинные шайбу, поэтому будьте аккуратны и не потеряйте их.

Регулировка натяжения троса

Процедура натяжения на ВАЗ 2114 троса ручного тормоза проста:

Снимаем глушитель с креплений;
Затем нужно открутить контргайку;
Регулировачную гайку крутим в зависимости от необходимости (если скрипит при движении в районе задних колёс – откручиваем, если не держит, наоборот, затягиваем).

Ход рычага тормоза должен быть не меньше 2-х щелчков и не более 4-х.

Демонтаж и замена

Приведем подробную инструкцию по замене, а дополнительно советуем посмотреть видео.

Советуем заранее привести автомобиль в порядок с точки зрения чистоты. Так вам будет проще отыскать все гайки и крепежи.
Дополнительно гайки обработайте с помощью всемогущего средства WD40. Так вам будет намного проще открутить порой прикипающие и ржавеющие гайки.
Поставьте рычаг ручника до упора вниз.
Начните с регулировочной гайки и контргайки, которыми вы не так давно пытались натянуть ослабший трос. В данной ситуации следует ослабить гайки и вынуть их с тяги ручника.
Извлеките шайбы и уравнитель троса. Хотя это можно сделать и после того, как вы поднимите автомобиль на домкрате. Но обязательно перед тем как снимать колеса.
Поднимите заднюю часть автомобиля с помощью домкрата, открутите болты колес и снимите их.
Постучите по стопорным шпилькам тормозных барабанов. Это позволить их снять с тормозных колодок.
Снимите колодку.
От уравнителя теперь нужно отсоединить наконечники двух тросиков. Фиксаторы извлекаются со своих мест самыми простыми плоскогубцами, так что не заморачивайтесь.
На сдвинутом распорном рычаге имеются крючки, с которых снимается петля троса.
Оболочку троса нужно демонтировать со всей подвески задней части авто. Для этого предварительно откручиваются крепежные болты.
Вытягивайте трос из отверстий через тормозные щитки.
От старого троса мы избавились, потому остается только вернуть на место старого новый элемент. Процедура выполняется четко в обратной последовательности.
Проденьте новые тросы в шайбы и зацепите петли. Можно дополнительно сделать бобышек — это специальный зажимчик, который позволяет еще крепче зафиксировать трос.
Соберите всю разобранную конструкцию колеса.
Проложите трос по подвеске через оболочку, и закрепите болты.
Подтяните ручник в салоне.
Проверьте правильность натяжения и работы нового ручного тормоза, а точнее тросика.

Не редко из-за стояночного тормоза возникает неприятный скрип сзади. Меняя тросик, вы можете одновременно избавиться от этой проблемы. Для этого под крепежи троса на рамах кузова устанавливаются резиновые уплотнители.

Проверка работоспособности

Выполнив замену тросика, проверьте его в работе.

Установите машину на пригорке и включите ручник. Если автомобиль начинает скатываться, новый трос нуждается в регулировке.
Ослабьте контргайку стояночного тормоза в ручнике, а регулировочную гайку закрутите, после чего потяните с помощью рычага трос.
Оптимальный ход рычага должен включать 2-4 такта. Если так и получилось, затяните контргайку и проверьте ее раз.
Заезжаем на пригорок, включаем ручник. Теперь авто точно должно уверенно стоять на месте. Разве что трос оказался поддельным или на этапе сборке была допущена ошибка.

Перед заморозками рекомендуется смазывать тросик стояночника, что позволит существенно продлить срок службы. Под действием отрицательных температур трос быстрее разрушается. Смазывать следует наконечники, ось и тягу уравнителя.

Подтяжка и замена тросика ручника — задача не из сложных. Даже при отсутствии богатого опыта в работе с автомобилем вам удастся выполнить эту работу.

Но если вы не уверены в собственных силах или попросту нет времени самостоятельно заниматься подобными вещами, обращайтесь на СТО. Подтяжка обойдется примерно в 500-700 рублей, а вот за замену попросят минимум 1500 рублей.

тросикРоль тормозной системы автомобиля в обеспечении безопасности вряд ли кто может оспорить, а вот значение «ручника» еще многие недооценивают. Некоторые автомобилисты халатно относятся к его техническому состоянию, считая, что в крайнем случае смогут зафиксировать машину на стоянке при помощи включения передачи. При этом они не учитывают, что затянутый ручник также поможет и в критической ситуации на дороге. Поэтому лучше с первых дней контролировать его состояние и вовремя делать ремонт системы.

Автосервис

КАКОЙ ТРОС ВЫБРАТЬ

При выборе любой детали автомобиля, в первую очередь необходимо руководствоваться её совместимостью с конкретно вашей маркой. Очевидно, что тросик от Chevrolet к «жигулям» не подойдет. Но бывают случаи, когда люди приобретают и не подходящие тросы.

В нашем случае перепутать что-либо трудно. Трос ручника ВАЗ 2114, точно такой же, как и у аналогичных моделей отечественного производителя. Его можно найти в любом магазине автозапчастей. Производят тросики несколько производителей, и все как правило одного качества. Оно и понятно, деталь то не сложная.

При выборе никаких проблем возникнуть не должно. Цены вполне адекватные и разницы особой нет. Единственное что стоит сделать, так это прочитать на упаковке о совместимости с вашим авто, на всякий случай.

Выполнив все инструкции, вы собственноручно можете заменить тросик ручника на автомобилях ВАЗ. Проделывать это придется довольно часто, ввиду особенностей конструкции тормозной системы и её недолговечности. Обладать такими навыками всегда полезно. Теперь вы знаете, как поменять трос ручника на ваз 2114.

Неисправности троса

Со временем трос растягивается. Не держит машину даже после того, как его подтянули.
Начинают рваться нити троса.
Порвался сам трос.
Даже после смазки трос с трудом перемещается в оболочке.
Трос закисает.

Трос прослужит дольше, так как будет хорошо защищен от промерзания. Тормозная система будет работать стабильно. Смазывать нужно ось, тягу уравнителя и наконечники.

Обратите внимание на то, что к колесам идут два троса, рекомендуется заменять их одновременно. Иначе старый выйдет из строя раньше и придется проделывать двойную работу, о которой расскажем ниже.

Зачем менять

Если вы заметите неполадки в работе ручника, но продолжите им пользоваться, вас может ожидать неприятный сюрприз, когда машина внезапно покатится на спуске.
Также возможен вариант, когда колодки не вернутся в исходное положение. Это уже грозит нагревом тормозных дисков и истиранием колодок. В результате колесо может заклинить. Эффект будет тот же, как от езды на ручнике.

Цена троса

Сам трос стоит от 200 до 1000 рублей. Цена зависит от производителя и места покупки. Замена в автосервисе обойдется в среднем от 400 до 1000 рублей в зависимости от региона.

Источник

Lada 2114 "МонашкА › Logbook › Замена тросов стояночного тормоза

Летом стал замечать снижение эффективности стояночного тормоза, чуть больше уклон и "ручник" уже не держит. После осмотра выявлено что один из тросов "закис" в оболочке и требует замены.
От некоторых "водителей" слышал фразы, что дескать ручник это анахронизм и им давно уже никто не пользуется, как видите я поставил кавычки, так как назвать таких людей Водителями у меня язык просто не поворачивается. Стояночный тормоз одна из важных систем автомобиля. Стояночный тормоз поможет начать движение после остановки на подъёме, не даст автомобилю самостоятельно укатится со стояночного места и наконец при отказе тормозной системы поможет остановить автомобиль.
Многие ошибочно полагают, что ручник — это простой рычаг, расположенный возле коробки передач, по правую руку от водителя. На самом деле это целая система элементов, которые связаны друг с другом.

При выходе из строя ручного тормоза, в 90% случаев виновником выступает трос или пара тросов, которые идут на задние тормозные колодки от уравнителя.

Можно выделить несколько основных неисправностей троса:
— Со временем трос растягивается. Не держит машину даже после того, как его подтянули.
— Начинают рваться нити троса.
— Порвался сам трос.
— Даже после смазки трос с трудом перемещается в оболочке.
— Трос закисает.

Нормальное функционирование стояночного тормоза часто помогает восстановить смазка троса. Если проводить эту процедуру регулярно один раз в год (обычно это делают перед морозами), то можно забыть о ситуациях, когда отказывает ручник.
Трос прослужит дольше, так как будет хорошо защищен от промерзания. Тормозная система будет работать стабильно.
Обратите внимание на то, что к колесам идут два троса, рекомендуется заменять их одновременно. Иначе старый выйдет из строя раньше и придется проделывать двойную работу.

Инструмент необходимый для замены тросов
1. Баллонный ключ (для снятия колёс)
2. Накидной ключ на 7 (для снятия направляющих шпилек на барабане)
3. Головка на 13 и к ней шарнирный удлинитель ("пьяная" головка), а также ключ-трещотка с удлинителем. (для снятия уравнителя с тяги ручника.)
4. Ключ на 10 (для снятия крепления троса к балке)
5. Большая плоская отвертка (для снятия троса со скобы)

Перед заменой тросов необходимо помнить в разные года на ваз 2114 ставились разные тросы либо тросы 2108 либо 2110. Длинна этих тросов абсолютно одинаковая, а разница заключается в креплении троса к уравнителю

У тросов 2108 на обоих концах одинаковая квадратная петля, на тросах 2110 со стороны уравнителя вместо петли стоит бобышка.

Замена тросов стояночного тормоза
1. Поднимаем заднюю часть автомобиля на домкрате или подъёмнике.
2. Снимаем колёса с задней оси
3. Для снятия тормозного барабана выкручиваем направляющие шпильки и вкручиваем их в свободные отверстия

Постепенно поочередно вкручивая шпильки и слегка постукивая по барабану снимаем его.
4. Снимаем подушки подвески с дополнительного глушителя
5. Торцовым ключом с глубокой головкой на 13 мм и карданным шарниром отворачиваем контргайку и регулировочную гайку и снимаем уравнитель с оси

6. Отсоединяем наконечники тросов от уравнителя.
7. У тормозного механизма большой шлицевой отверткой сдвигаем распорный рычаг вперед и снимаем серьгу троса с крючка распорного рычага.

8. Ключом на 10 мм отворачиваем гайку кронштейна крепления троса к рычагу задней подвески.

9. Извлекаем из отверстия кронштейна кузова передний наконечник троса.
10. Вынимаем трос из кронштейнов крепящих его к днищу кузова.

11. Выводим трос из отверстия опорного щита заднего тормозного механизма и снимаем его.
12. Устанавливаем трос на место в обратном порядке.
13. После сборки провести регулировку стояночного тормоза.
Согласно действующим Правилам дорожного движения ручник ваз должен удержать транспорт при уклоне до 25%. Поднимая рычаг вверх, он должен производить от 2 до 8 щелчков, оптимальным считается 3-5 щелчков.

Источник

Замена троса и подтяжка ручного тормоза на автомобиле ВАЗ-2114

На разворотах, правильно используя ручник, можно существенно уменьшить радиус поворота. А если машину приходится домкратить, то без ручника приходится тяжело.

Ручной тормоз должен держать автомобиль на склоне. Для проверки нужно поставить машину на ровном месте, поставить на ручник и сильно толкнуть. Если покатится, то трос пора менять.

Подготовка к работе

Порядок установки троса ручника

Вставьте новый трос (если необходим) в отверстие в щите барабанного тормозного механизма заднего колеса и прикрепите его к рычагу привода стояночного тормоза.
Вставьте пластмассовую втулку в отверстие в щите тормоза и установите на место стопорное кольцо. Убедитесь в правильности прохождения трассы троса.

Установите барабан тормозного механизма и закрепите его болтом.

Закрепите трос привода стояночного тормоза на ведомой колодке.
Установите на место чеку.
На автомобилях, оборудованных дисковым задним тормозом, установите заднюю ступицу в сборе.

Установите болты хомутов крепления троса к полу кузова по обоим бортам автомобиля.

Закрепите трос хомутом рядом с ремнем крепления топливного бака.

Присоедините концы троса к уравнителю.

Какой инструмент необходим для замены и подтяжки троса стояночного тормоза

Приготовить инструменты, без которых не обойтись при демонтаже:

2 ключа на 13,
молоток,
пассатижи,
перчатки,
домкрат,
хомуты.

Советы профи

Если вы не желаете тратить свои силы и время на освоение достаточно несложной схемы устройства ручного тормоза и подтягивать ручник своими силами, то можете обратиться в автосервис. Цена вопроса — минимум 400 рублей зависимо от региона страны, но мероприятие не одноразовое. Через определенное время вам потребуется снова регулировать трос ручника, для чего придется снова ехать в автосервис. Стоит отметить, что стоимость процедуры будет повышаться с каждым новым визитом.

После подтяжки не редко происходит, что появляется сильный треск. Возможно в ходе подтяжки неправильно уложился тросик либо два троса. Проконтролируйте, чтобы трос не цеплялся за крепления либо еще что-нибудь. Болты, на которых закреплен тросик, можно выкрутить и посмотреть, в каком они состоянии. При наличии следов от натирания, необходимо уложить трос правильно. Кроме того, трос может трещать от того, что он перетянут (даже когда щелчки стояночного тормоза укладываются в требуемый интервал).

Подтягивать ручник приходится достаточно часто. Это связано с конструкцией стояночного тормоза. Кроме того, вам придется регулировать стояночный тормоз при замене тормозных колодок, ремонте ручника, ремонте тросика, а также замене заднего тормозного цилиндра.

Замена стояночного троса на ваз 2114

Когда всё готово, можно осуществлять ремонт, который делается в несколько этапов:

Загоняем автомобиль на яму, автоэстакаду или домкратим, чтобы обеспечить себе доступ к тросику;
Чтобы открутить гайку натяжения троса, снимаем глушитель;
Скручиваем контргайку и гайку натяжения тросика;
Перегоняем машину на ровное место и домкратим, обязательно включив первую передачу;
Сняв колёса, выбиваем стопора с колодок и снимаем их;
От уравнителя отсоединяем наконечники тросиков, вытащив фиксаторы плоскогубцами;
Снимаем петли тросов с крючков распорного рычага;
Окрутив единственный болт крепления оболочки тросика, снимаем её и вытаскиваем пришедший в негодность трос.

Теперь без труда можно вставить в оболочку новый, предварительно осмотрев саму оболочку.

Виды конструкции

Замена тросика стояночного тормоза не требует серьезного вмешательства в устройство задних барабанных или дисковых тормозов. Для замены даже не нужно снимать задние тормозные колодки. Характер работ в первую очередь зависит от того, установлены на вашем автомобиле задние дисковые или барабанные тормоза, поэтому процесс замены рассмотрим на обоих вариантах конструкции.

На большинстве автомобилей новый трос ручника крепится к регулировочному механизму в салоне, тогда как в некоторых вариантах конструкции замена производится целиком из-под днища автомобиля.

Причины для замены

Обрыв. Чаще всего причиной обрыва становится плохой крепеж, вследствие чего трос свисает из-под днища и может быть вырван. Менее распространенная причина — фиксация в кронштейнах без защитной втулки. В последнем случае вибрации, движение троса при поднятии ручника, приводят к перетиранию изоляции и самого тросика об металлический кронштейн. Если причину обрыва не устранить, то новый трос ручника в скором времени постигнет та же участь.
Закисание. Внутрь резиновой обоймы может попадать влага, грязь. Если в таком случае редко либо совсем не пользоваться ручником, коррозия заблокирует тросик внутри изоляции (иногда это происходит только с одним контуром).
Ручник не держит, но диапазона регулировки уже недостаточно для восстановления работоспособности системы. Случается такое, если часто затягивать ручной тормоз при движении или оставлять автомобиль на долгое время с активированным ручником, даже если автомобиль не стоит на уклоне.

Растягивается трос крайне редко, поэтому если вы решили заменить его из-за плохой работы ручника, в первую очередь рекомендуем ознакомиться с процессом регулировки стояночного тормоза.

Как бороться с прикипевшими элементами

Именно откручивание прикипевших гаек, снятие закисших барабанов — основная проблема при самостоятельной замене троса стояночного тормоза. Как можно уменьшить количество обломанных болтов, скрученных резьбовых соединений?

Тщательно очищайте металлической щеткой болты, гайки, шпильки, от коррозии и грязи.
Перед откручиванием нанесите несколько ударов по шапке болта, гайке. Если доступ к элементу позволяет, удары нужно наносить перпендикулярно оси закручивания. Ни в коем случае нельзя наносить удары по оголенной резьбе!
После обстукивания залейте крепежные элементы проникающей смазкой. Если под рукой нет жидких ключей наподобие WD-40, можно использовать тормозную жидкость. Обстучав болты, гайки, и создав в местах прикипания микротрещины, вы ослабляете сопряжение и открываете доступ к прониканию внутрь смазки. Для работы проникающим смазкам нужно как минимум 20-30 мин., но если вы не спешите с заменой, то смоченные детали перед попытками откручивания лучше оставить на 40-60 мин.
Откручивайте болты в несколько приемов. Даже если болт поддался, чередуйте откручивание с закручиванием и применением жидких ключей.

Регулировка натяжения троса

Процедура натяжения на ВАЗ 2114 троса ручного тормоза проста:

Снимаем глушитель с креплений;
Затем нужно открутить контргайку;
Регулировачную гайку крутим в зависимости от необходимости (если скрипит при движении в районе задних колёс – откручиваем, если не держит, наоборот, затягиваем).

Ход рычага тормоза должен быть не меньше 2-х щелчков и не более 4-х.

Когда натягивать, а когда – менять?

В процессе эксплуатации машины стальной трос постепенно растягивается и начинает провисать. Тогда часть рабочего хода рычага используется, чтобы выбрать эту слабину (первые 2-3 щелчка), а уж потом усилие передается на тормозные колодки задних колес. В результате они слабо прижимаются к поверхности дисков или барабанов и автомобиль затормаживается ненадежно.

Первый признак неисправности – «ручник» перестает срабатывать на первых двух щелчках рукоятки и поднимается рукой без всякого усилия. В этом случае однозначно необходима натяжка ручного тормоза, точнее — тросового привода.

Но работа механизма зависит и от других факторов:

от степени износа накладок на тормозных колодках;
от глубины выработки на поверхности стального диска или барабана.

Автосервис

Лада 2114

› Бортжурнал › 067: Замена тросов ручника (стояночного тормоза) Часть 1

Для начала небольшое оступление))

Если бы я знал во сколько нервов и сил мне выльется эта замена тросиков, то я уж точно бы лучше доверил ее сервисменам)) Думаю в первую очередь это касается тех, кто уже 100 лет не лазил ни тросик не подтягивать, ни снимал задние барабаны и у кого всё это дело неслабо так закисло)) Ну или если у вас как и слесарные навыки равняются нулю))) Ладно, не мог не сказать)) А то бог знает сколько крови у меня эти тросы и задние барабаны попили))

Еще кое что. Разделил запись на две части, потому что в одну запись все влезает в очень сжатом виде, а мне хотелось бы подробнее расписать все этапы замены, может кому-нибудь пригодится)) Сам я делал по невнятной инструкции найденной в интернете, скажу сразу, что помогла она мне мало))

Итак, во первых всем всем рекомендую перед покупкой тросов убедится в том, что дело не обойдется обычной подтяжкой тяги ручника, и также обязательно перед покупкой тросов узнать какие именно стоят у вас на авто)) Также очень рекомендую иметь в наличии WD-40 ))

Я об этом не знал и купил тросы заранее. Трос стояночного тормоза ВАЗ 2109, цена 270 р. за пару.

И когда я полез под машину откручивать тягу ручника понял что у меня стоит тяга не для этих тросов, а от ВАЗ 2110)) В итоге пришлось ехать обратно в город(благо не очень далеко), чтобы купить эту злосчатную тягу))

Вот она, тяга привода ручного тормоза ВАЗ-2108. Цена: 120р.

Покончив со всей этой суетой и беготнёй полез под машину откручивать старую тягу ручника)) Ручник должен быть полностью опущен перед этим.

Там одна гайка и одна контргайка, обе на 13, откручиваются оочень долго, примерно по 1/16 оборота) Еще и место не очень удобное, прямо над трубой глушителя) Хорошо бы если бы была трещотка с длинной головкой на 13)

Открутив гайки вынимаем тросики.

Затем вынимаем трос из каждого крепления по пути к задним барабанам)

Осторожно откручиваем гайку на 10 ( если честно запамятовал, может и на 8…=), предварительно обильно сбрызнув ее ВДэшкой.

Источник
