Сегодня все знают о необходимости установки дымоходов. Времена печей «по-черному» давно прошли, дышать угарным газом и пачкаться золой уже не нужно. Дымоход – это важный элемент системы отопления любого дома, применяется для отвода продуктов горения из каминов, котлов, печек. Существует несколько видов систем дымоотведения и несколько способов установки.

Может показаться, что монтаж дымохода – простое дело, с которым справится любой человек «с руками». Это заблуждение. Все, что связано с продуктами горения, особенно с газом, связано напрямую с безопасностью жизни и здоровья. Неправильная установка системы может привести к фатальным последствиям. Поэтому необходимо обратиться к профессионалам. Наши специалисты сертифицированы, прошли специальный курс подготовки. Мы гарантируем высокое качество монтажных работ.

Цены на основные элементы монтажа дымоходов

Цена:
от 1 000руб./м.п.

Цена:
от 1 500руб.

Цена:
от 2 500руб.

Особенности монтажа дымоходов

Перед установкой учитываются важные нюансы:

Все требования и допуски, прописанные в технически-нормативных документах;
Трасса дымоотведения не должна содержать стык конструкции внутри перекрытия;
Должны быть соблюдены все расстояния отступов от поверхностей;
Применяемые для изоляции поверхностей материалы (базальтовая вата, керамзит или др.) должны быть подобраны соответственно реальным условиям.

Самым популярным вариантом является установка конструкции на крыше. Так не портится внешний вид здания, а дым и гарь точно не попадут внутрь помещения. Однако мы осуществляем монтаж и через стену дома. Внешний вид дома немного изменится, но благодаря качественным материалам и современной конструкции функции безопасного дымоотведения будут соблюдены.

Виды дымоходов с которыми мы работаем

Дымоход из нержавеющей стали

Керамический дымоход

Дымоход из кирпича

Коаксильный дымоход

Кирпичные дымоходы были популярны несколько десятилетий назад. Их сложно чистить от конденсата и сажи, они много весят и стоят дорого, поэтому в основном собственники частных домов выбирают современные альтернативы. При этом наши специалисты могут провести ремонт или модернизацию установленной ранее кирпичной конструкции.

Керамические системы (например, фирмы Шидель) – преемники кирпичного дымохода. Они проще в монтаже, как правило, имеют модульную конструкцию, имеют высокую огнеупорность. Однако стоимость монтажа керамического дымохода достаточно высокая из-за значительного веса системы.

Дымоходы из нержавеющей стали. На сегодняшний день это самые современные безопасные и доступные варианты конструкций, завоевавшие популярность во всем мире благодоря своим преимуществам:

Легкий вес;
Сэндвич-конструкция, благодаря которой возможны любые переходы, смещения;
Возможны переходы через стены, кровлю, перекрытия;
Любая протяженность трассы дымоотведения;
Оперативный монтаж;
Выдержка высокой температуры газа (до 1000 градусов Цельсия);
Доступная цена на конструкцию, монтаж и ремонт;
Долгий срок эксплуатации.

Набирают популярность коаксильные дымоходы (с системой «труба в трубе»), с подачей воздуха из улицы. Такие конструкции также выполняются из нержавейки и предпочтительны при газовых котлах и любых системах с закрытым типом сгорания.

Итоговая стоимость дымохода зависит от ряда параметров: вид конструкции, материала, длины, сложности. В нашей компании вы всегда сможете получить полную консультацию по монтажу всех видов дымоходов, по эксплуатационным вопросам и по расчету стоимости. Наши специалисты помогут рассчитать размер и составить эскиз дымохода, исходя из реальных параметров частного дома, вида котла и используемого топлива. Доверьте безопасность профессионалам!

Источник

Монтаж печи и дымохода

В эпоху центрального отопления, печь или камин на дровах – роскошь. Ни одна батарея не сравнится с волшебством живого огня, дарящего уютное тепло, согревающего душу вместе с телом. Однако пламя – опасный зверь. Оно будет доставлять радость, только если камин сделан по правилам. Грубые ошибки в монтаже дымохода и топки приводят к пожарам с гибелью людей. И это больше, чем слова. Правила пожарной безопасности «написаны кровью» тех, кто пренебрегал их соблюдением.

Ошибка первая: работать без проекта

Начиная строительство дома, необходимо ещё до закладки фундамента продумать, где расположится печь или камин. Причём не только с точки зрения удобства, но и через призму пожарной безопасности. Чтобы были соблюдены нужные отступы от стен, обеспечивалась достаточная высота дымохода, и так далее.

К сожалению, слишком многие возводят жилище по принципу «Главное – сделать коробку, а уж печку мы в эту коробку запихнём». В результате, при «запихивании печки» приходится нарушать правила, ставя металлическую топку слишком близко к возгораемой стене или, например, прорезая канал для дымохода в неподходящем месте. В лучшем случае, после такой работы всю жизнь будет неудобно топить печь. А в худшем дом сгорит от случайной искры. Например, знаете ли вы, что чем больше изгибов у дымохода, тем хуже тяга и тем сложней прочищать его от сажи? А значит, выше риск, что нагар вспыхнет в дымоходе, с самыми неприятными для хозяев последствиями?

На Руси печь уважали, называли государыней, и сначала решали, где в доме будет печь, а потом возводили строение. Потому что люди понимали – огонь не прощает небрежного отношения. Современному человеку не обязательно кланяться печи, входя в комнату. Но вот внести в проект жилища так, чтоб соблюсти противопожарные правила и заранее позаботиться об удобстве – святое дело!

Ошибка вторая: экономить себе во вред

Казалось бы, если бюджет на строительство дома составляет несколько миллионов рублей, то владелец может позволить себе выбрать самую лучшую печь или камин, пригласить квалифицированных мастеров и обеспечить семью безопасным теплом сразу на десятилетия. Но почему-то даже обеспеченные люди грешат попытками сэкономить на печке. Начинают гоняться за дешевизной: покупают плохонькую топку, затем нанимают сомнительную бригаду, заменяют хороший утеплитель бросовым. И это притом, что цена отопительной системы обычно не превышает 2-5% от стоимости возведения здания!

Уделяйте больше внимания качеству печи и дымохода, а не ценнику. Вы можете не брать самую дорогую и роскошную модель. Но выбирайте продукцию надёжного бренда, по мощности соответствующую площади комнат, которые необходимо отапливать. Доверьте монтаж людям, знающим дело, пусть даже они запросят за услуги несколько больше. Экономия в данном случае иллюзорна. Если вспыхнет пожар, то устранять последствия будет в разы дороже, чем изначально сделать качественную печку.

Стоит ли ваша жизнь тех 10-20 тысяч рублей, которые можно сэкономить, если предпочтёте дешевизну качеству? А жизнь детей или внуков?

Ошибка третья: топка хорошая, а дымоход плохой

Некачественный дымоход – одна из самых распространённых причин пожара в жилых домах с дровяным отоплением. К топке, в которой пылает пламя с температурой 500-1000 С, чаще всё-таки относятся с уважением, и проектируют старательно. Дымоход достоин такого же скрупулёзного подхода. Температура дымовых газов и продуктов сгорания внутри него – до 650 С или даже больше! Такого уровня достаточно, чтобы при несоблюдении пожарной безопасности спалить весь дом.

Самые страшные дымоходы – из асбестоцементных труб. Они выдерживают нагрев не более 300 С, а в реальных условиях температура внутри будет намного больше. Хуже всего размещать такой дымоход в бане: стоит случайно попасть на него водой, как он почти со стопроцентной вероятностью взорвётся. Асбестоцементные трубы не выносят резких перепадов температуры. Они очень хрупкие и ненадёжные. Не рискуйте!

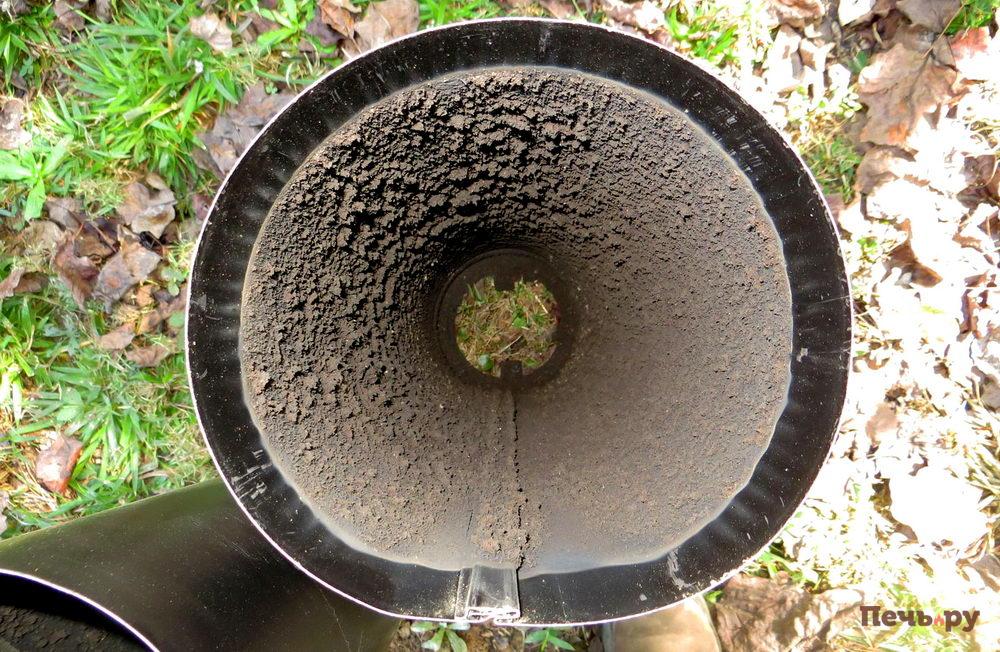

Тонкостенный дымоход из металлической трубы сильно нагревается, и от него могут вспыхнуть деревянные стены, обои, другие возгораемые материалы. При перегреве такая труба коробится, и в результате дымоход становится пожароопасным. Уж если вы сделали металлическую дымовую трубу, позаботьтесь о теплоизоляции. Утепление дымохода должно начинаться не меньше чем в метре от топки.

Подвох неизолированного дымохода не только в том, что он раскаляется и готов поджечь всё вокруг себя. Если вы используете режим длительного горения, то на длинных участках незащищённых дымовых труб создаются условия для образования конденсата. А конденсат – это будущая сажа. Чем лучше теплоизоляция на дымоходе, тем меньше риска образования больших сажевых отложений, которые, вспыхнув, приводят к пожару.

И ещё одна важная цифра. Высота дымохода, от топки или горелки до верхнего края трубы, должна быть не менее 5 метров. Дело в том, что печная тяга создаётся за счёт разницы атмосферного давления на разных уровнях. Если дымоход ниже 5 метров, то не сможет возникнуть необходимый перепад. А плохая тяга означает неудобную печь, риск угара и пожара. Лучше один раз продумать хороший дымоход, чем всю жизнь бояться!

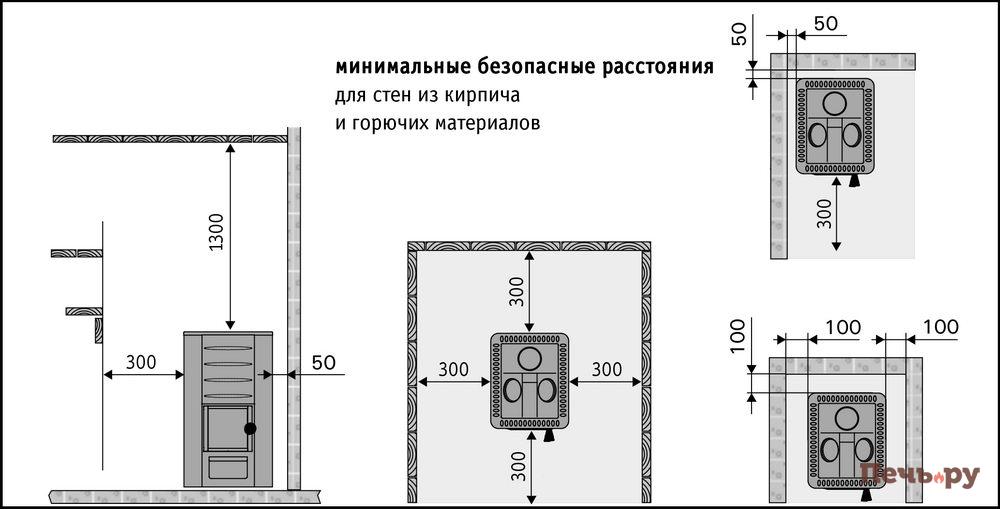

Ошибка четвёртая: несоблюдение противопожарных расстояний

Существует целая система правил, по которым необходимо монтировать печку и её дымоход. С непривычки разобраться в ней сложно. Так называемые отступки – расстояния между печью и стенами, дымоходом и перекрытиями, и так далее, должны быть не меньше определённых нормативами величин. Причём цифры эти меняются в зависимости от материала печи и теплозащиты стен. Велик соблазн махнуть рукой, понадеявшись на русский авось. Но правила безопасности необходимо соблюдать!

Приведём один пример. Допустим, верх печи не изолирован и нагревается, а на потолке нет огнезащиты. Тогда расстояние между печью и потолком обязательно должно быть больше или равно 1 м 20 см. Это вовсе не значит, будто, если там окажется 1 м 19 см, то дом сгорит при первой же закладке дров. Но чем больше отклонение от нормы, тем выше риск, что случайность – да хотя бы вспыхнувшее масло на сковороде! – приведёт к пожару. По такому же принципу работают и другие отступки.

Если тяжело разобраться в нормативах, то обратитесь к квалифицированным специалистам, которые смонтируют печь так, чтобы она была и удобной, и безопасной. Но помните пункт второй! Не экономьте чрезмерно. Пусть специалисты будут грамотными мастерами, а не первыми попавшимися в Интернете дешёвыми рабочими.

Проектируйте печь вместе с домом, до закладки фундамента. Покупайте только качественные топки и дымоходы, обращайтесь за помощью к проверенным мастерам. Соблюдайте правила пожарной безопасности, и пусть печь согревает вас долгие годы!

Источник

Как собрать дымоход

Проектирование и монтаж дымоходов должны выполнятся согласно с действующими нормативными положениями:

СНиП 41-01-2003; ВДПО (ПРАВИЛА ПРОИЗВОДСТВА РАБОТ, РЕМОНТА ПЕЧЕЙ И ДЫМОВЫХ КАНАЛОВ); СП 7.13130.2009.

Задача дымохода — удаление продуктов горения и обеспечение нормальной тяги для поддержания горения. Уровень тяги зависит от высоты дымового канала и диаметра дымохода.

При монтаже дымохода следует соблюдать следующие правила:

Высота дымохода от отопительного прибора до оголовка должна быть не менее 5 м.
Возвышение дымохода над коньком / парапетом определяется по схеме (Рис. 1).

Возвышение дымохода над близко расположенными крышами соседних зданий должно быть не менее 1,5 метров.
Если дымоход возвышается над кровлей на 1,5 и более метров, необходимо его дополнительно закрепить при помощи растяжек (Рис. 2).
В конструкции дымохода рекомендуется предусмотреть заглушки с конденсатоотводчиком для удаления образующегося конденсата и/или ревизии для возможности чистки и обслуживания дымового канала

Если кровля выполнена из горючих материалов, в дымоходе следует установить искроуловитель, выполненный из сетки с ячейкой не более 5 х 5 мм.
При проектировании и сборке дымохода не допускается заужение диаметра дымохода, но допускается его уширение. (Например, для сборки дымохода отопительной печи с выходящим диаметром дымохода 115 мм нельзя применять дымоход сечением 110 мм, но можно применить дымоход 120 мм, используя переходник со 115 мм на 120 мм).
Длина горизонтального участка дымохода не должна быть более 1 метра.
Места соединений элементов дымохода не должны совпадать с местами потолочных и кровельных проходов, проходов в стене.
Отводы и тройники необходимо устанавливать так, чтобы они не несли нагрузку от веса элементов дымохода, установленных над ними.

2 Конструирование дымохода и расчет монтажных элементов

ДИАМЕТР ДЫМОХОДА. Диаметр дымохода должен быть равен или больше диаметра выходного отверстия отопительного прибора. Для перехода с одного диаметра на другой используется элемент «Переходник» соответствующего диаметра.

ПОДБОР ТИПА ТРУБ. Применение обычной трубы или утепленной трубы зависит от места расположения дымохода. Обычные трубы применяются только в отапливаемых помещениях. Утепленные трубы могут применятся в отапливаемых и неотапливаемых помещениях, и снаружи помещений. Выбор между обычной и утепленной трубой в отапливаемых помещениях осуществляет потребитель, сопоставляя стоимость, пожарную безопасность и комфорт при эксплуатации. Для перехода с обычной трубы дымохода на утепленную трубу используется «Переход с неутепленной на утепленную».

ОПОРНАЯ ПЛОЩАДКА. Выбор конструкции дымохода с использованием или без использования опорной площадки «Кронштейн консольный» определяется по конструкции отопительного прибора и расположению дымохода.

Без опорной площадки возможно использование только ровного вертикального дымохода, опирающегося непосредственно на отопительный прибор. Рисунок №3.

Во всех остальных случаях необходимо использовать опорную площадку «Кронштейн консольный». Рисунки 4, 5, 6. Расположение несущего элемента «Кронштейн консольный» должно быть не реже,чем через 5 метров по высоте дымохода.

ПОВОРОТ ДЫМОХОДА. Для изменения направления дымохода используется «Отвод или отвод утепленный под 45 или 90 градусов»

СБОР КОНДЕНСАТА И ЧИСТКА ДЫМОХОДА. Для сбора конденсата из дымохода и чистки дымохода используется «Тройник или тройник утепленный под 45 или 90 градусов» вместе с элементом «Заглушка с конденсатоотводом» или «Заглушка глухая».

ПРОХОД ЧЕРЕЗ ПОТОЛОК. Если дымоход проходит через потолок, необходимо использовать элемент «Проход через потолок утепленный». Который должен быть больше толщины потолка на 70 мм.

ВАЖНО

В некоторых теплогенерирующих приборах (печах, котлах) может быть повышенная температура отходящих газов. Это потребует дополнительной изоляции строительных конструкций и индивидуальной проработки потолочного проходного узла для обеспечения пожарной безопасности. В процессе эксплуатации дымохода необходимо контролировать температуру на внешней поверхности элемента «Проход через потолок утепленный» и при необходимости, пополнять слой изоляции при ее усадке.
Поверхность дымохода в процессе эксплуатации нагревается. Если дымоход проходит вблизи строительных конструкций из горючих материалов, он не должен нагревать их выше 50°С (п.4.39.8 ГОСТ Р 53321-2009).

ПРОХОД ЧЕРЕЗ КРЫШУ. Если дымоход проходит через кровлю, то необходимо применение элемента «Проход через крышу» или элемента «Уплотнитель резиновый для кровли» прямой или угловой. При монтаже дымохода через кровлю необходимо соблюдать действующие строительные нормы и правила пожарной безопасности.

ЗАВЕРШЕНИЕ ДЫМОХОДА. Для завершения дымохода используются стандартные элементы «Зонт» или «Зонт утепленный».

ВАЖНО
— Для отопительных установок, работающих на газе, дымоход должен оставаться открытым!

КРЕПЛЕНИЕ ДЫМОХОДА. Крепление должно исключать возможность прогиба и какого-либо смещения дымохода от ветра или собственного веса. Для этого используется элемент «Крепление стенное», который устанавливается из расчета: 1 крепление на каждые 2 метра дымохода.

Для подсчета необходимого количества элементов прорисуйте схему дымохода с учетом всех вышеизложенных правил и рекомендаций. Количество прямолинейных участков отводов и тройников определяется по схеме расположения дымохода и его конструкции. Типовые схемы сборки дымоходов приведены на рисунках с 3 по 6.

3 Сборка дымохода

Монтаж дымохода начинается снизу, от отопительного или нагревательного прибора вверх. Для возможности регулирования тяги установите в дымоход элемент «Шибер».
Рекомендуется собирать элементы дымохода «по конденсату», чтобы конденсат и смоляные отложения не выходили наружу.
Все места стыков труб и других элементов (отводов, тройников и т.п.) должны быть уплотнены термостойкой мастикой-герметиком, тщательно соединены между собой на всю глубину посадочного раструба и скреплены элементом «Хомут» в КАЖДОМ соединении.
После монтажа следует произвести испытательную топку, в ходе которой необходимо проверить герметичность стыков и убедиться в том, что прилегающие конструкции из горючих материалов не подвергаются влиянию высокой температуры и не нагреваются.

При первом использовании дымохода возможно появление запаха и лёгкого задымления, образующегося в результате испарения остатков масла с поверхности металла и кристаллизации герметизирующих материалов.

При нагреве дымохода из нержавеющей стали, в том числе двустенного, на его поверхности могут появиться цвета побежалости, что не является дефектом. Дымоход нуждается в уходе. Следует регулярно проводить чистку дымохода, как минимум 2 раза за отопительный сезон.

Источник

Монтаж дымохода через стену: как правильно сделать в доме из кирпича и дерева

Сегодняшний рынок отопительного оборудования предлагает широкий ассортимент электрических и газовых котлов, но твёрдотопливные агрегаты остаются востребованными. Они стоят дешевле, позволяют обогреть большие площади, работают автономно, а топливо для них доступно. Чтобы устройство работало исправно и оставалось безопасным, требуется монтаж дымохода через стену. Как это правильно сделать – рассматриваем далее.

Выведенный через стену дымоход Источник dimohod.spb.ru

Основные узлы конструкции и принцип действия

Дымоход – сооружение, служащее для устранения отработанных газов после сгорания топлива наружу. Расположена она вертикально, а внутри имеет полость. Сооружение выполняет такие задачи:

выведение ядовитых газов на улицу (они опасны для человека);
устранение частиц сажи, оседающих на мебели, попадать в организм;
удаление водяного пара;
предупреждение возникновения пожара.

Перед тем как вывести дымоход через стену, следует рассмотреть принцип его действия. Он заключается в физических свойствах газов: при нагреве их плотность становится меньше, они становятся легче и поднимаются вверх. В результате в топке воздух становится реже и в неё поступает свежий кислород. Хорошая тяга обеспечивает постоянное горение.

Все дымоходные конструкции имеют такие составные части: горизонтальный участок (от котла до стены), вертикальный короб, задвижки и ревизионных люков (они требуются для периодической очистки стенок от сажи). Вверху дымохода на трубу надевается колпак, чтобы атмосферные осадки не проникали внутрь.

Составляющие элементы дымохода Источник dymoxody.ru

Классификация дымоходных конструкций

Перед тем как установить трубу дымохода через стену следует рассмотреть разновидности сооружения. По конструкции оно бывает одностенным и двустенным. Первый вариант изготавливается из листовой стали. Он стоит недорого и подходит для установки в загородных домах, дачах. Недостатком изделия является небольшой срок службы. Для эффективной работы конструкцию придётся утеплять.

Двустенные дымоходы представляют собой сэндвич-системы, которые рекомендуется устанавливать в домах из дерева. Дымоход многослойный и обладает низкой теплопроводностью, что крайне важно для легко воспламеняемых материалов.

По материалу изготовления конструкции бывают:

Кирпичные. Нередко для их сооружения требуется фундамент, а для правильной кладки – определённые строительные навыки. Такой вариант приемлем при сооружении камина в доме.
Стальные. Нержавеющий материал стоит дёшево, но требуют внешней теплоизоляции. Если этого не сделать, то внутри труб будет накапливаться конденсат, который повлияет на качество тяги. Ещё влага может попасть в топку и потушит пламя. Разжечь котёл снова будет трудно.

Стальной дымоход Источник krovlyamoya.ru

Асбестоцементные. Такие изделия являются тяжёлыми и хрупкими. Для их установки требуется фундамент. Под воздействием горячих газов и влаги такие изделия разрушаются быстрее.
Керамические. Такой дымоход способен выдерживать температуру более 100 градусов, но нуждается в теплоизоляции и бережной эксплуатации. Установка таких труб сложная, а стоят они дорого.
Из сэнвич-труб. Предпочтительный вариант для строительства дымохода на улице. Для производства изделия берётся две трубы, помещённые друг в друга. Между ними присутствует теплоизоляционный слой. Система монтируется просто и быстро.

При выборе материала учитываются не только его технические характеристики, но и декоративность.

Общие требования к сооружению

Таккак правильно вывести дымоход можно самостоятельно, следует учитывать технологические требования. От мощности отопительного оборудования зависит сечение дымовыводящих каналов. При меньших параметрах ухудшится тяга и продукты сгорания будут удаляться медленнее.

Размещение трубы внутри короба Источник petropech.ru

Для образования нормальной тяги лучше использовать круглый дымоход. Следует уменьшить количество изгибов. Минимально позволенная высота конструкции – 5 м. Если кровельное покрытие склонно к воспламенению, то в области соприкасания с дымоходом на него надевается искрогаситель.

Возле котла оборудуется качественная вентиляция. Длина внутренней части не больше 1 м, иначе этот участок быстро забьётся сажей, а тяга ухудшится. В дымоходе предусматривается резервуар для сбора скопившегося конденсата, окно для обслуживания. Не стоит делать сгибы в 90°.

Достоинства и возможные минусы

Перед тем как вывести трубу от печи через стену, следует рассмотреть положительные и отрицательные стороны конструкции. Выделяются такие её преимущества:

экономия площади внутри помещения;
сооружение не на начальном этапе возведения здания, а после его завершения (является оптимальным вариантом при необходимости реконструкции дома);
простота обслуживания и ремонта;
меньший объем строительных работ;
простота регуляции дымохода при необходимости изменить силу тяги;
высокий уровень пожарной безопасности здания и отопительного оборудования;

Огнезащита дымохода Источник krovlyaikrysha.ru

отсутствие необходимости в нарушении целостности стропильной системы, нет потребности в проделывании отверстий в потолке, крыше;
оптимальный уровень безопасности в плане утечки ядовитых газов.

Однако, такая конструкция имеет и недостатки:

требует обязательной теплоизоляции;
невысокий КПД (тепло из них поступает в атмосферу);
при большой высоте эксплуатации конструкции затрудняется из-за большой парусности, поэтому требуется дополнительное крепление;
при большом количестве изгибов скорость выведения продуктов сгорания уменьшается.

Чтобы вода со ската не поступала в дымоход, требуется установить специальные отливы. Иногда конструкция способна нарушать экстерьер здания.

Подготовка к сборке

Перед тем как установить печку на даче с выходом трубы через стену, нужно подготовиться. Для работы требуется спецодежда и перчатки. Если будет осуществляться резка металлических изделий, желательно надеть защитные очки.
