Установка парктроника переднего и заднего. Ford Focus 3
Форд Фокус 3 достаточно стильный, недорогой и надежный автомобиль в своем классе. Автолюбители могут спокойно говорить о низком расходе топлива или похвастаться комфортабельностью ходовой.
Как и в любом автомобиле, детали изнашиваются и у Фокуса. К нам обратился клиент (будущий) с вопросом об установке Парктроников. В ходе консультации узнали, что к установке парктроников привел довольно ненадежный и неремонтопригодный механизм рулевого управления. Неудобства во время парковки были ощущаемы, поэтому сегодня в обзоре мы ставим парктроники на Форд Фокус 3.
Название устанавливаемого оборудования:
Интеллектуальная система помощи при парковке AAALINE LCD-18
Комплектация:
— Блок управления
— 8 ультразвуковых датчиков
— LCD дисплей с кронштейном
— Кабель питания и корректирующие кольца
Процесс работы начался и первое с чего мы начали, это подготовили рабочее пространство к установке. Освободили багажник от личных вещей клиента.
Установку начали с задней части автомобиля. Отмерили расстояние между 4 датчиками и сделали разметку. В назначенных местах сделали отверстия. Уровень высоты установки датчиков был согласован с клиентом.
Установка передних парктроников началась со снятия оптики. Замерили расстояние и сделали отверстия. Установили 4 датчика по всему периметру бампера. Когда все 8 датчиков оказались на своих местах, мы провели проводку и подключили оборудование к блоку управления.
Информационный экран был установлен по левую часть стойки лобового стекла. Дисплей хорошо вписался в интерьер автомобиля и придавал ощущение дополненности.
Процесс установки был в течение 5 часов. Автомобиль был возвращен клиенту в исходном состоянии, но уже более безопасным при парковке и комфортным во время езды во дворах.
Рекомендуем посмотреть короткое видео об этой работе с комментариями.
Источник
Ford Focus Wagon Конфеток › Logbook › Установка заднего ШТАТНОГО парктроника на универсал
Итак, долго выбирал и читал.
Тут чисто финисы — www.drive2.ru/l/6100630/
Почти все инструкции это или седан или хетч. И все говорили по-разному. Одни что не подходят датчики вторые что подходят. Очень смущала эта запись отсюда
ffclub.ru/topic/253977/
7. Задние датчики и стаканы у седана и хетчбэка одинаковые. У универсала датчики и стаканы другие. Они матовые и ставятся в нижнюю юбку бампера.
Для начала выписал все что необходимо для штатной установки:
1. Датчик парктроника — 4 шт. — 1 765 261 (1513728 (старый)
2. Кронштейн LH — 1 шт — 1 708 539
3. Кронштейн RH — 1 шт —1708540
4. Кронштейн — 2 шт. — 1775629
5. Модуль с задней системой помощи при парковке — 1шт – 1790189
6. Фиксатор модуля — 2 шт — 3001337
7. Соед. электропроводка — 1 шт. — 1 761 544
8. Фиксатор соед. электропроводки — 6 шт. — 4902755
Много мониторил рынок б\у но для универсала вообще не видел комплекта. В итоге решил для начала заказать кронштейны (стаканы) и как оказался был прав. Забегая вперед оказалось что стаканы от хетча\седана подходят в средние 2 отверстия НО они крашенные в глянец а юбка бампера матовая. Боковые же стаканы для универсала свои.
На одной разборке прикупил блок парткроника за 1800 рублей.
Сразу как забрал, открыл правую нишу, вытащил уплотнитель и подключил его.
Есть небольшой нюанс. Разъёма 3 – 1 большой и 2 поменьше. И те которые поменьше – они взаимозаменяемые.
Источник
Установка парктроника Ford Focus III в Москве
Установка датчиков парктроника Ford Focus III в автомастерских города Москва
31 компания по ремонту автомобилей
- alt=»Afto-сервисе»/>
- ул. Поликарпова, д. 27, стр. 3
- +7 (495) 99. показать все
Новые отзывы об автосервисах (установка парктроника ford focus iii) в Москве
Отличный сервис- спецы все русские, цены очень адекватные, я доволен.
Был 8 ноября 2020 г, требовалась диагностика лонжерона, проверили быстро, нашли небольшую ржавчину, зачистили шкуркой, обработали преобразователем покрыли антикором и сверху покрасили в цвет кузова, качество отличное, цена прия.
Наплевательское отношение к клиентам, вообщем это больше проблема администрации нежели мастеров. Вообщем будьте готовы к хамству
Не умеют обслуживать то что заявлено здесь
Свежие вопросы автомастерским (установка парктроника ford focus iii) в Москве
Возможно ли отремонтировать компрессор кондиционера на Renault Latitude,
машина не на ходу, если вам привести сам компрессор? не работает
эл. часть
Здравствуйте. Скажите пожалуйста, сколько будет стоить установка рейлингов на Додж Гранд Караван 2008 3, 3 бензин. Рейлинги в комплекте куплю.
Добрый день! На сайте сервисавто указано, что вы занимаетесь перетяжкой торпед. Подскажите, сколько стоит перетянуть торпеду на Infiniti fx35 и сколько займет по времени?
Добрый день!
Сколько будет стоить перетяжка торпеды на Infiniti fx35? На сайте сервисавто указано, что вы этим тоже занимаетесь.
Установка парктроников Форд Фокус III в Москве — адреса, телефоны автосервисов и автослесарей, отзывы клиентов, рейтинги компаний, ответы на задаваемые вопросы, фото и видео презентации автомастерских.
Источник
Парктроник на Форд Фокус
Еще с завода разработчиками модели Фокус предусмотрена установка датчиков парковки в задний бампер — изнутри здесь есть специальные отверстия для размещения сонаров парктроника. Тем не менее, на практике, заводские отверстия для монтажа системы применяются довольно редко.
Стоимость 2,500 ₽ По времени 2 часа
Объясняется это двумя основными причинами:
— накладка не окрашена, а поэтому, датчики будут довольно сильно выделяться на фоне обвеса бампера;
— штатные отверстия под датчики расположены выше того уровня, который рекомендуется большинством производителей парктроников.
Установили на авто Parkmaster 4-FJ-40
Парктроник ParkMaster 4FJ-40 • LED-индикатор • графическая и
Итак, если принято решение монтировать датчики по «своему усмотрению», то первым делом необходимо правильно вычислить и разметить места будущей установки. Особой сложности в этом нет — достаточно уметь пользоваться рулеткой и маркером. Кстати, насчет маркера, его цвет должен быть довольно ярким, дабы в последствии не мучаться с поиском отмеченного ранее места.
После того, как разметочная работа окончена, можно приступать к сверлению отверстий. Выполняются они специальной фрезой, которая идет в комплекте с парктроником. Все заусеницы убираются при помощи мелкозернистого напильника. Далее, в обработанные отверстия монтируются датчики, проводку от которых укладывают вдоль штатного жгута (внутри бампера) и заводят в салон через технологическую заглушку (расположена справа).
[contact-form-7]
Электронный блок управления, к которому подключаются датчики, закрепляют на штатном месте, предусмотренном конструкцией автомобиля. В большинстве случаев, какой-либо доработки здесь не требуется и для надежного закрепления блока достаточно всего двух болтов (10 мм). Здесь необходимо учесть, что под один из болтов заводится отрицательный провод питания устройства («масса»). Поэтому, для максимально качественного контакта можно порекомендовать перед закреплением устройства тщательно зачистить посадочное место мелкозернистой наждачной бумагой.
Другие наши работы с Форд Фокус
Сетка в бампер на Форд Фокус
Устанавливаем Pandora на фокус
Питание парктроника на фокусе
Что касается плюсового потенциала (+12 В), то его можно получить здесь же — от желтого с зеленой полоской проводника (питание заднего фонаря). Аккуратно, снимаем с него изоляцию и подключаем к нему плюсовой провод питания ЭБУ. Изолируем соединение и одновременно с этим фиксируем проводники идущие от датчиков.
Индикатор от паркторника
Индикатор парктроника можно расположить в любом удобном для себя месте. К примеру, неплохим решением является установка его на обшивку задней двери, проложив при этом кабель идущий к нему вдоль жгута проводников заднего стеклоочистителя. Таким образом, следить за показаниями парковочной системы можно двумя способами — через зеркало заднего вида или просто повернув голову назад.
[contact-form-7]
Источник
Установка задних парктроников на Форд Фокус 3 / Ford Focus 3
Испытываете сложности при парковке? Нет проблем, обратитесь в наш автосервис на «Мельникова, 5», и мы установим парктроники на бампер автомобиля . Именно ради установки парктроников ParkMaster 34-4-A на задний бампер к нам и обратился владелец авто Ford Focus. Мы работаем не только с автосветом, поэтому предлагаем своим клиентам достаточно широкий спектр услуг по дооснащению автомобиля.

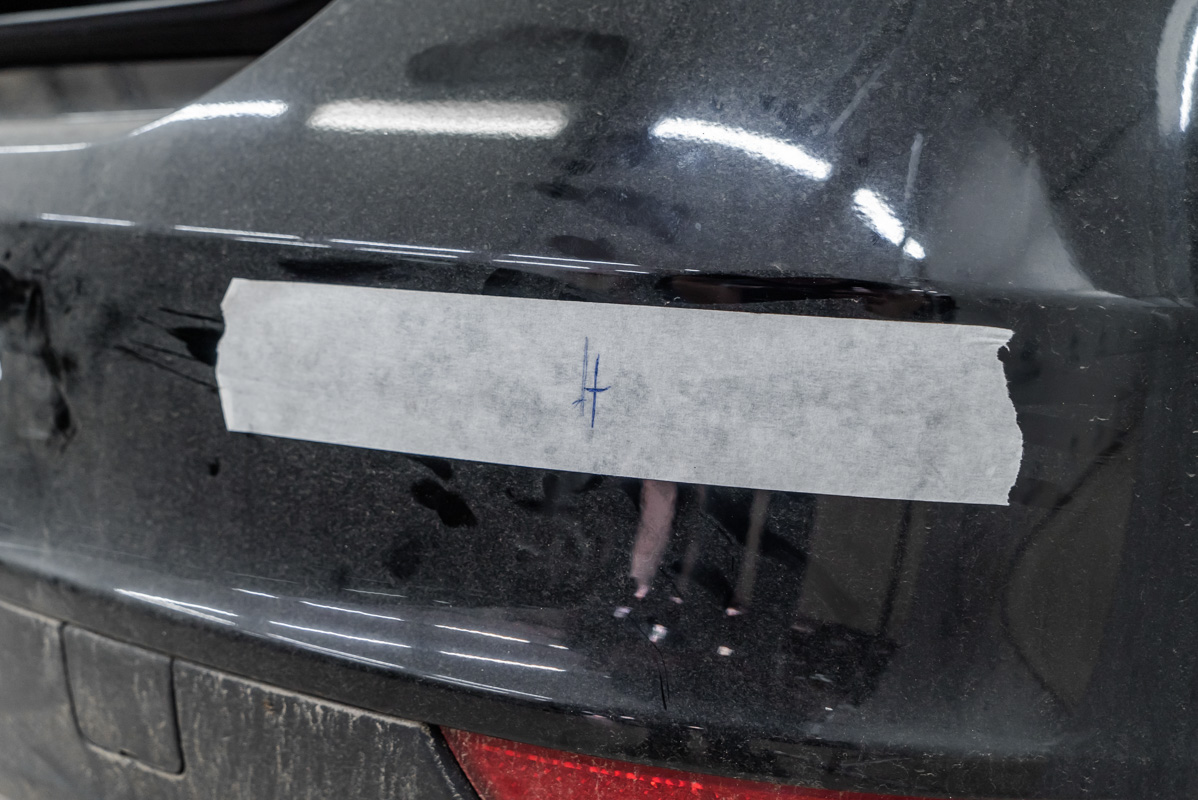

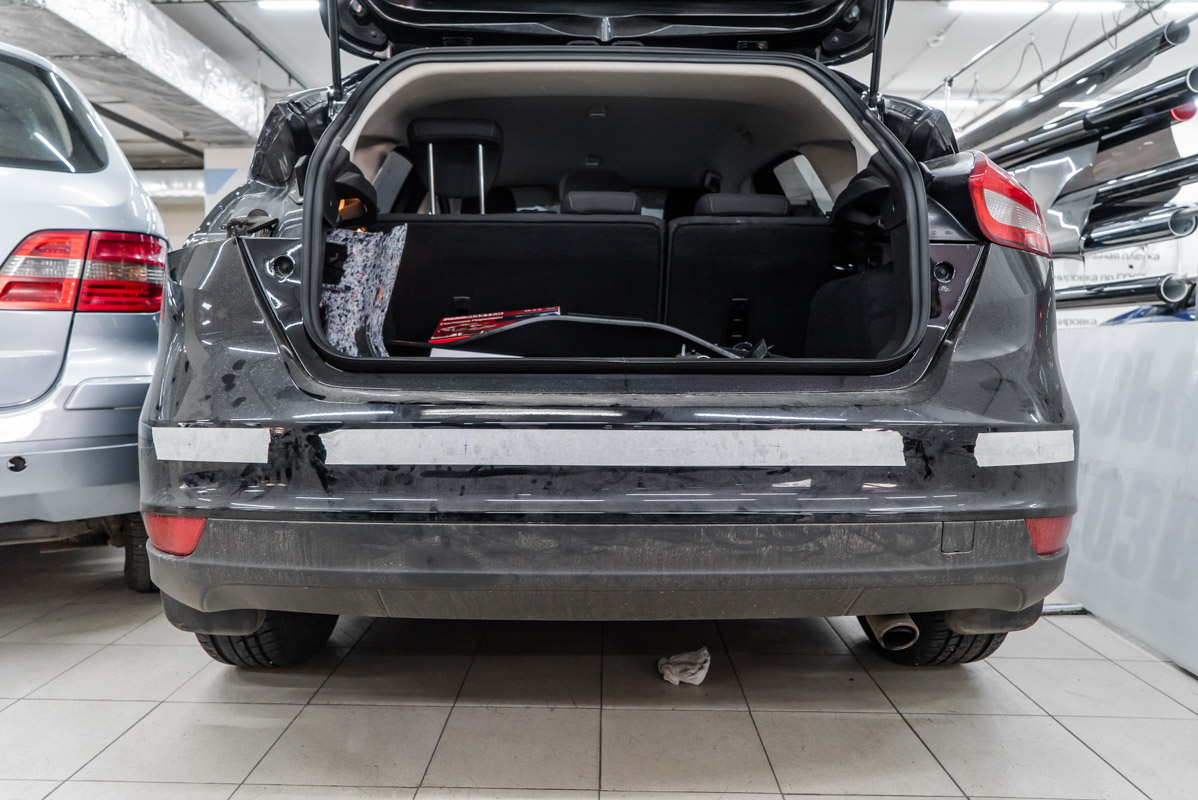

Автомобиль и место установки датчика в самом начале работы.
Перейдем к работе: система парковки ParkMaster 34-4-A включает в себя четыре датчика черного цвета (под цвет кузова), а также небольшой системный монитор, который будет сообщать визуально и звуковым сигналом водителю о расстоянии до ближайших объектов: бордюров, стен или других автомобилей. Благодаря этому припарковать машину сможет даже абсолютный новичок, но и опытные автовладельцы приезжают к нам для установки парктроников.

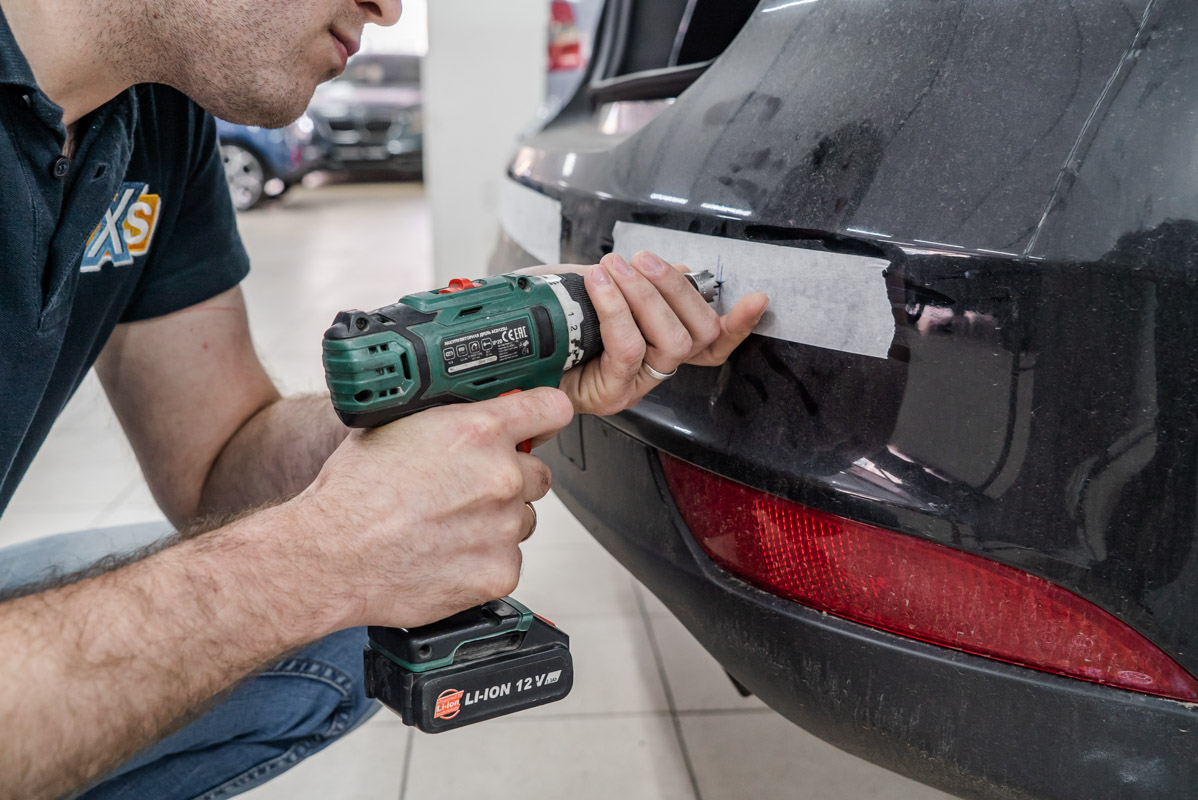

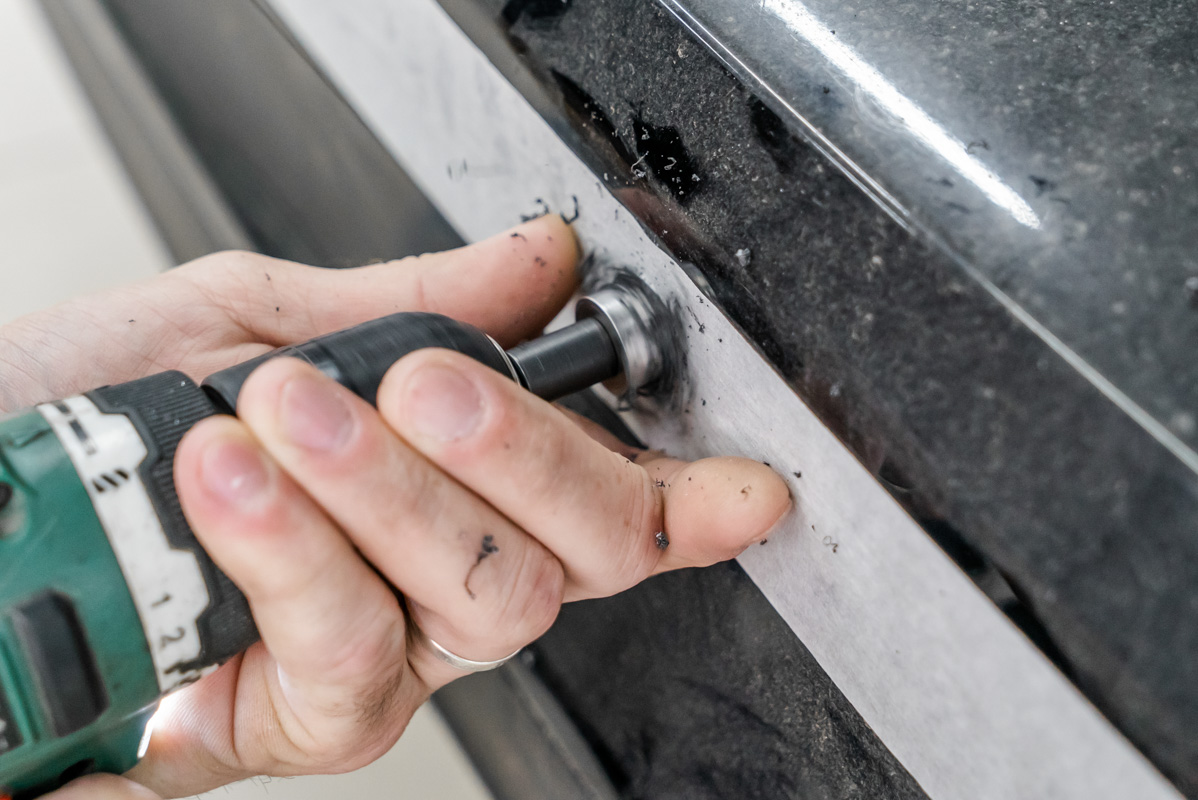

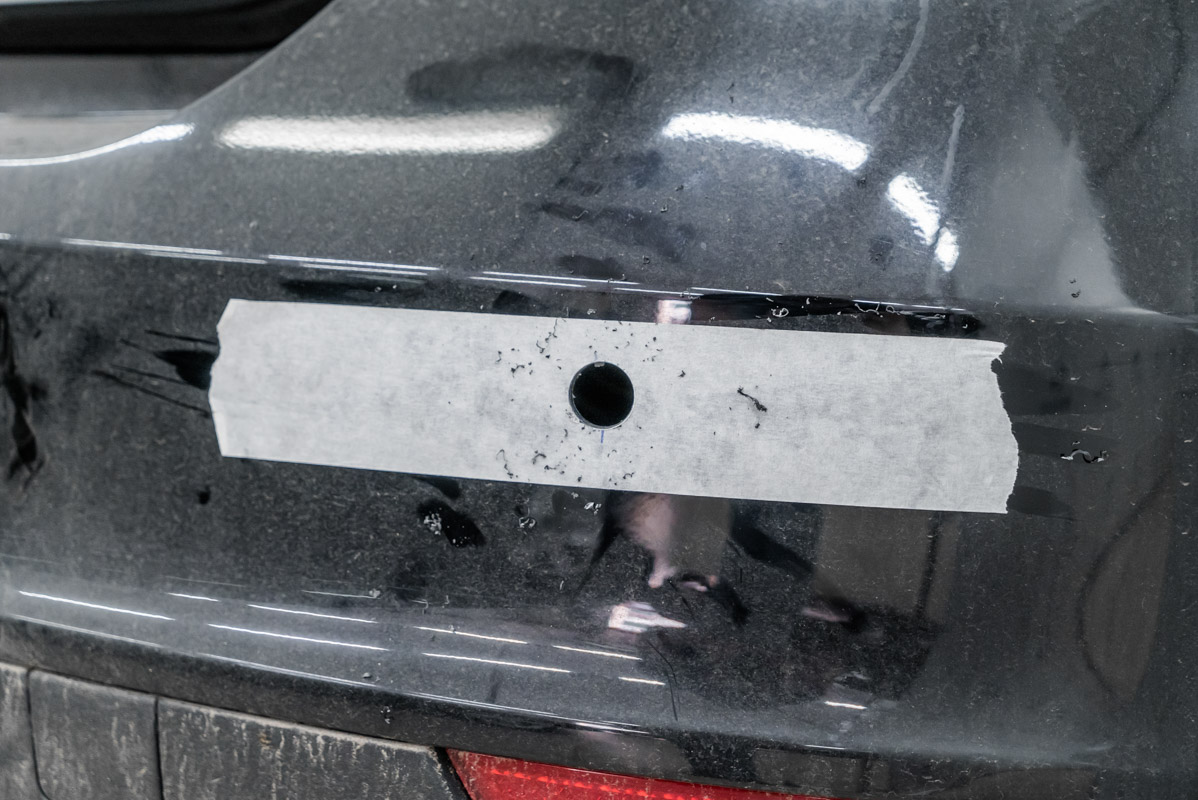

Сверлим отверстия в бампере под датчики партроника.

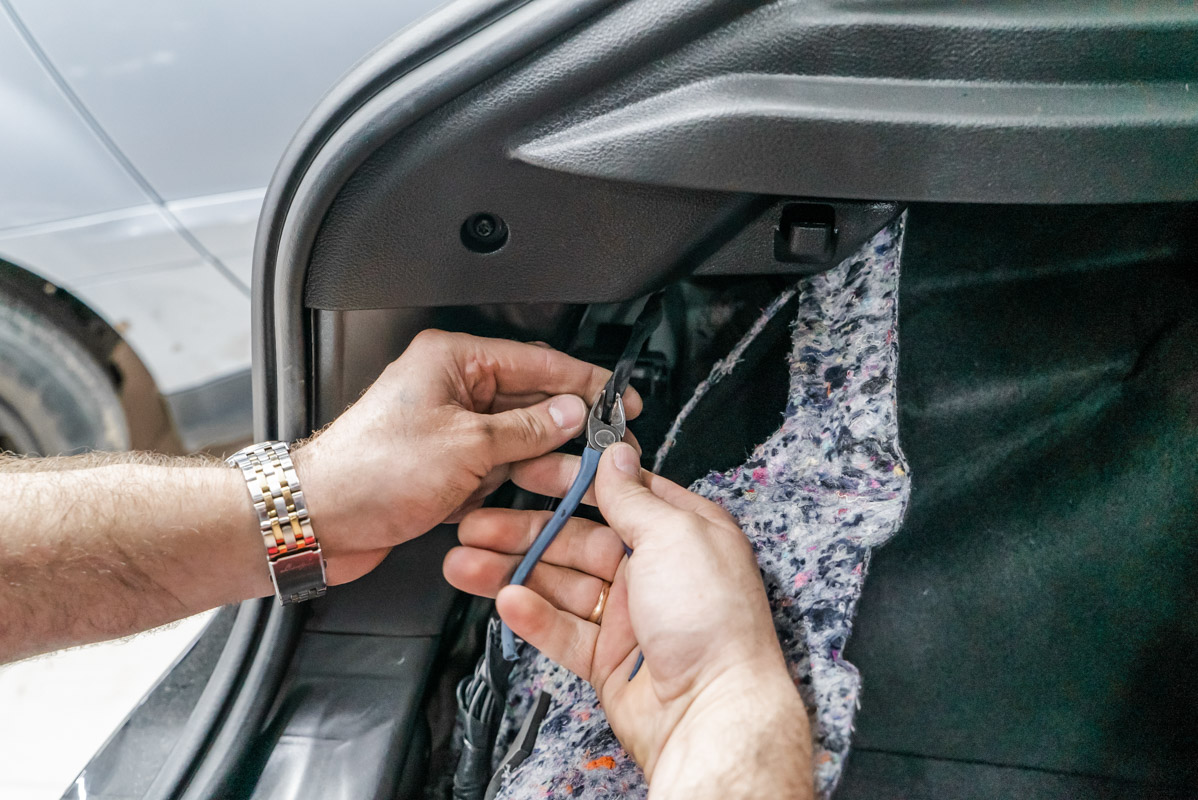

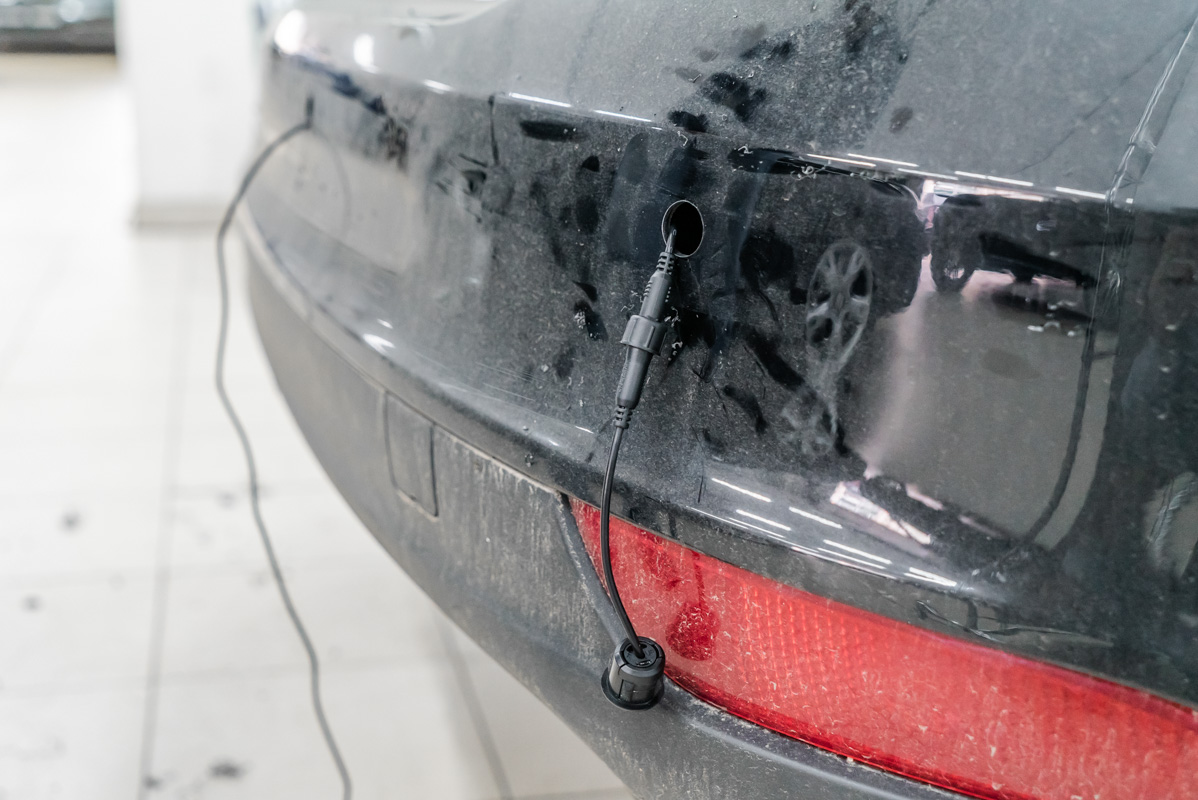

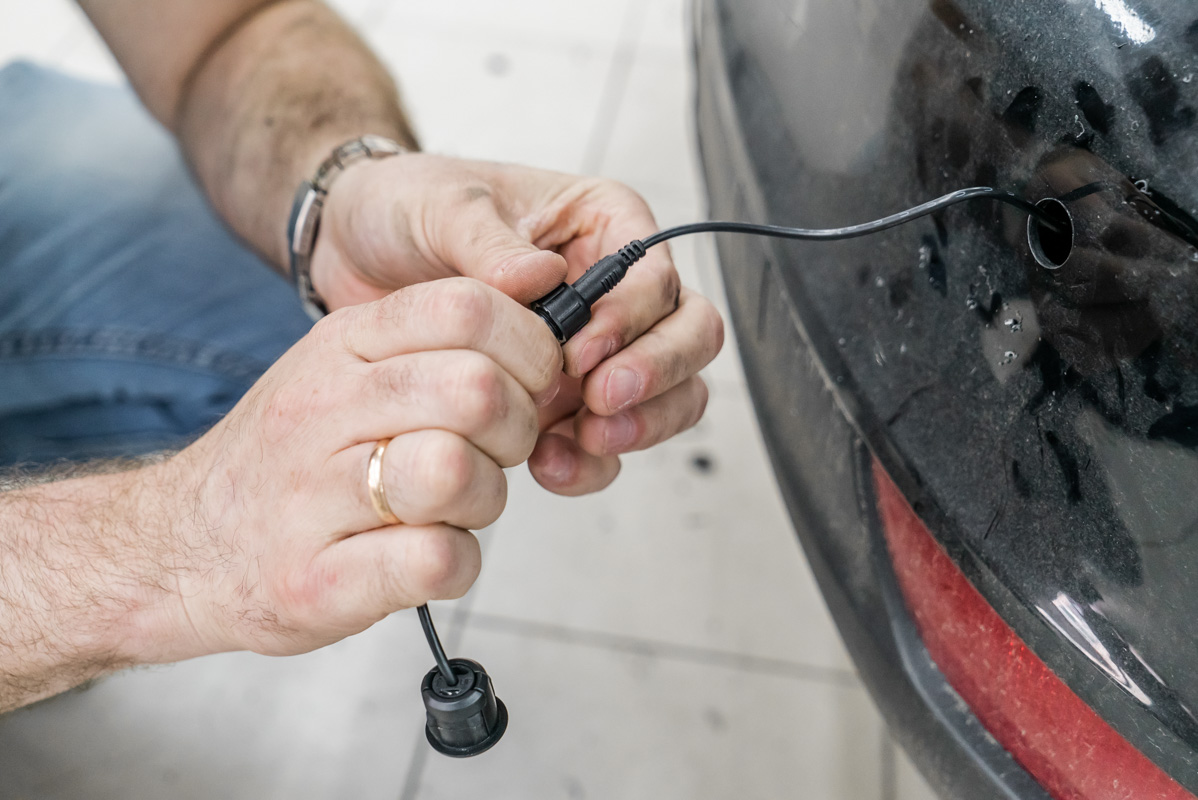

Выводим датчики и работаем с электрикой.
Из-за особенности работы нам не нужно было ничего демонтировать для установки парктроников на Форд Фокус, лишь частично приоткрыть обивку для интеграции парктроников ParkMaster 34-4-A в бортовую сеть автомобиля. Системный монитор крепится на крыше автомобиля сзади, таким образом, на него можно смотреть через центральное зеркало заднего вида.

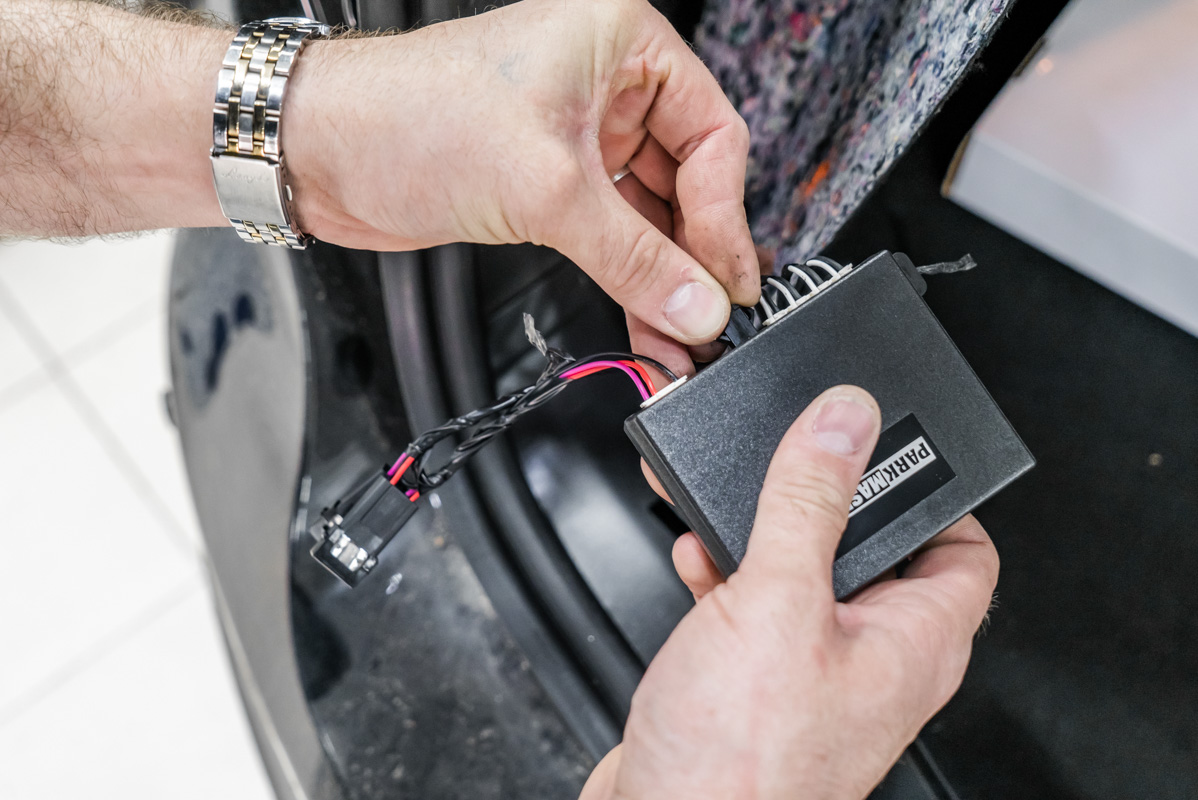

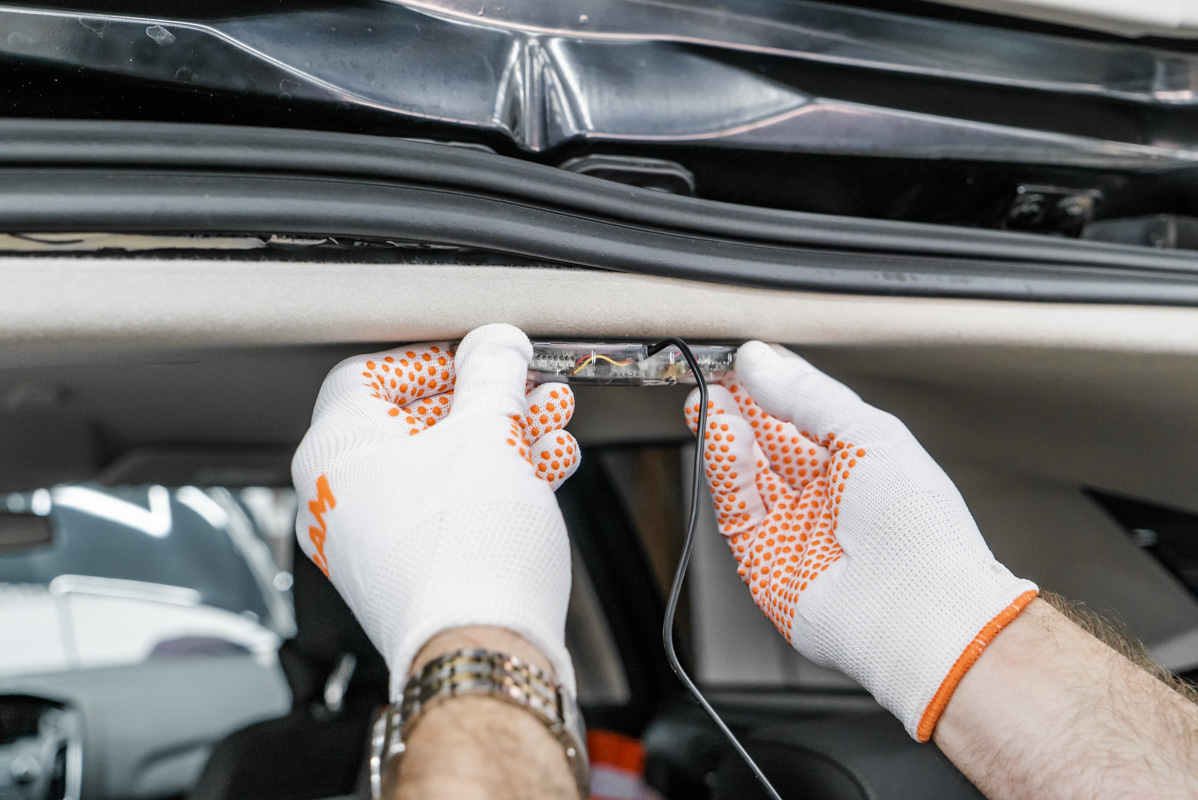

Крепим монитор и подключаем блок управления системой ParkMaster.
По времени работа по установке парктроников на Ford Focus заняла у нас порядка часа или полутора, как видно на итоговых фотографиях, датчики отлично вписались по цвету кузова – они не выделяются, но если бы кузов был иного цвета, то у нас есть свой покрасочный цех, где мы могли бы перекрасить датчики.

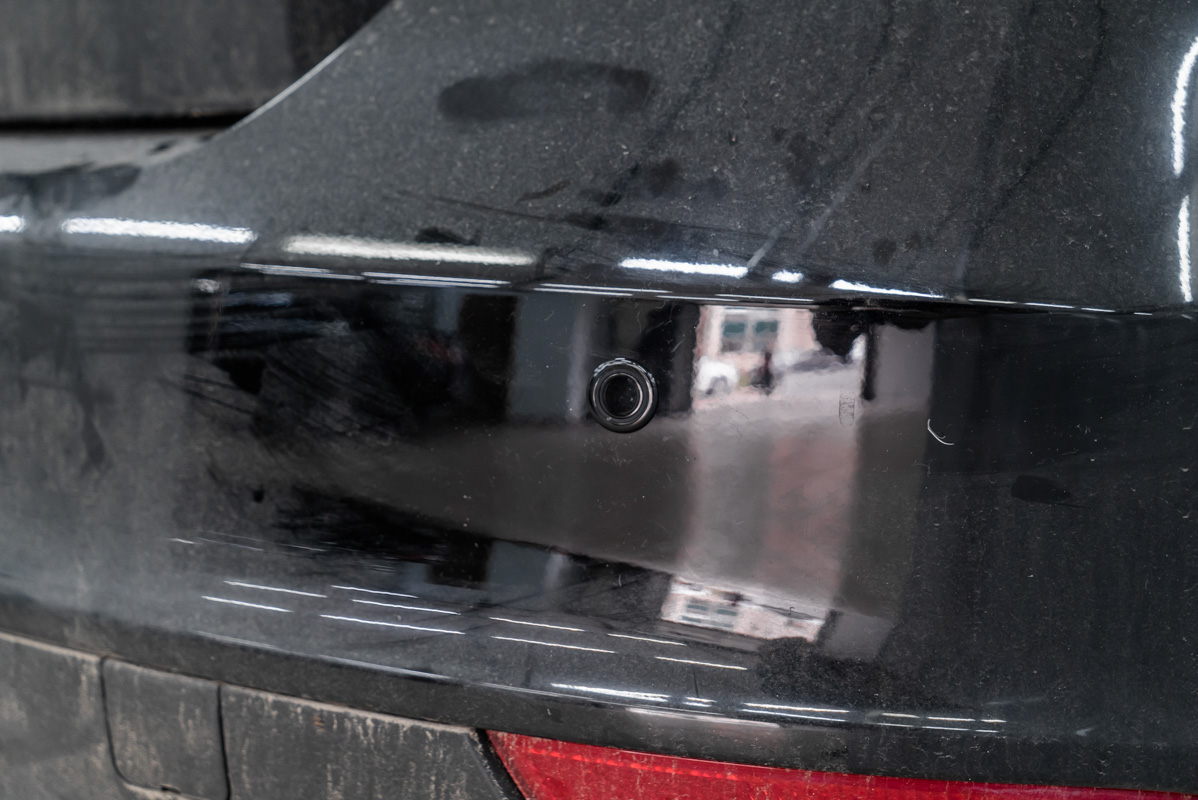

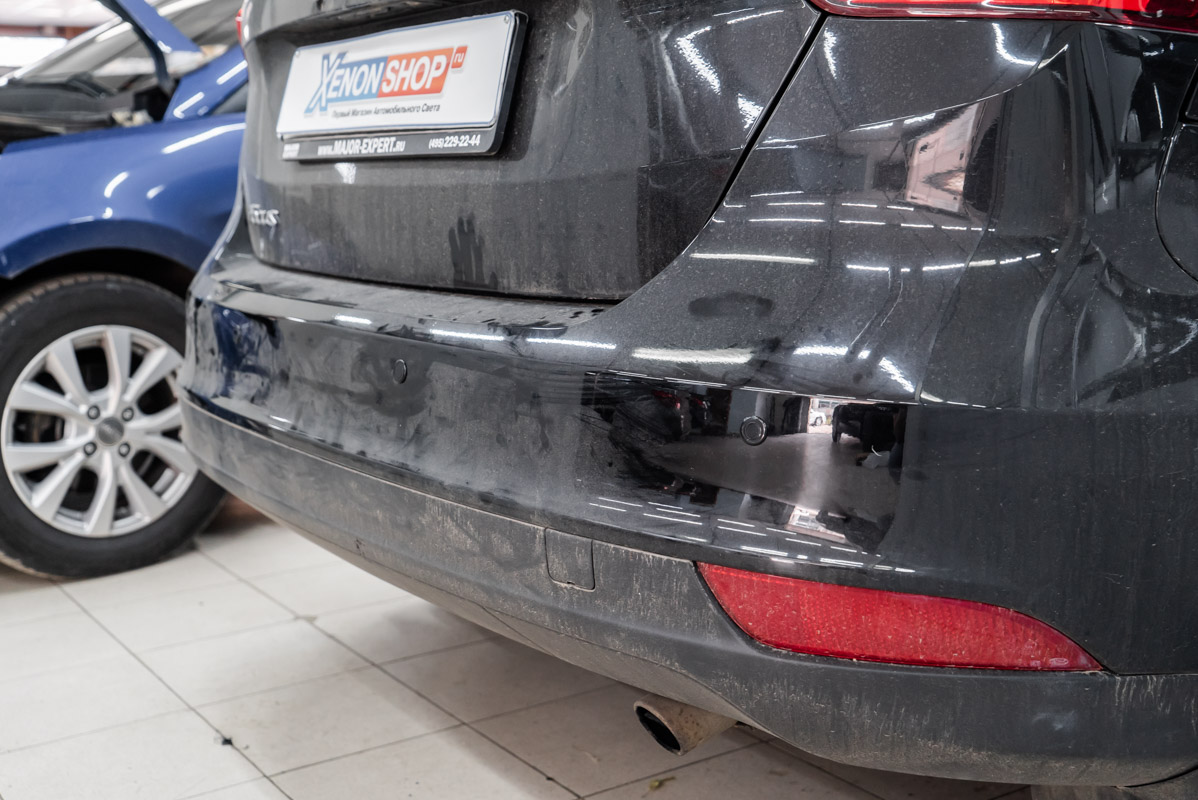

Итоговый вид автомобиля и бампера с датчиками.

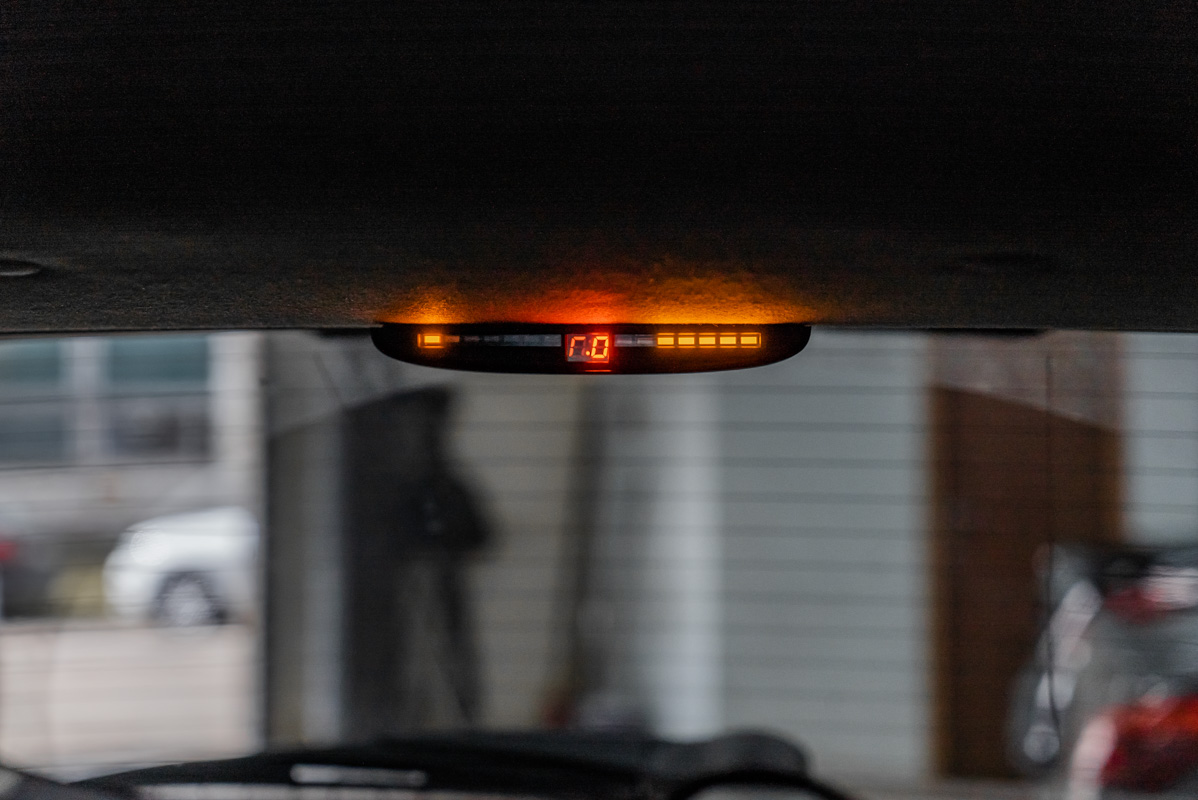

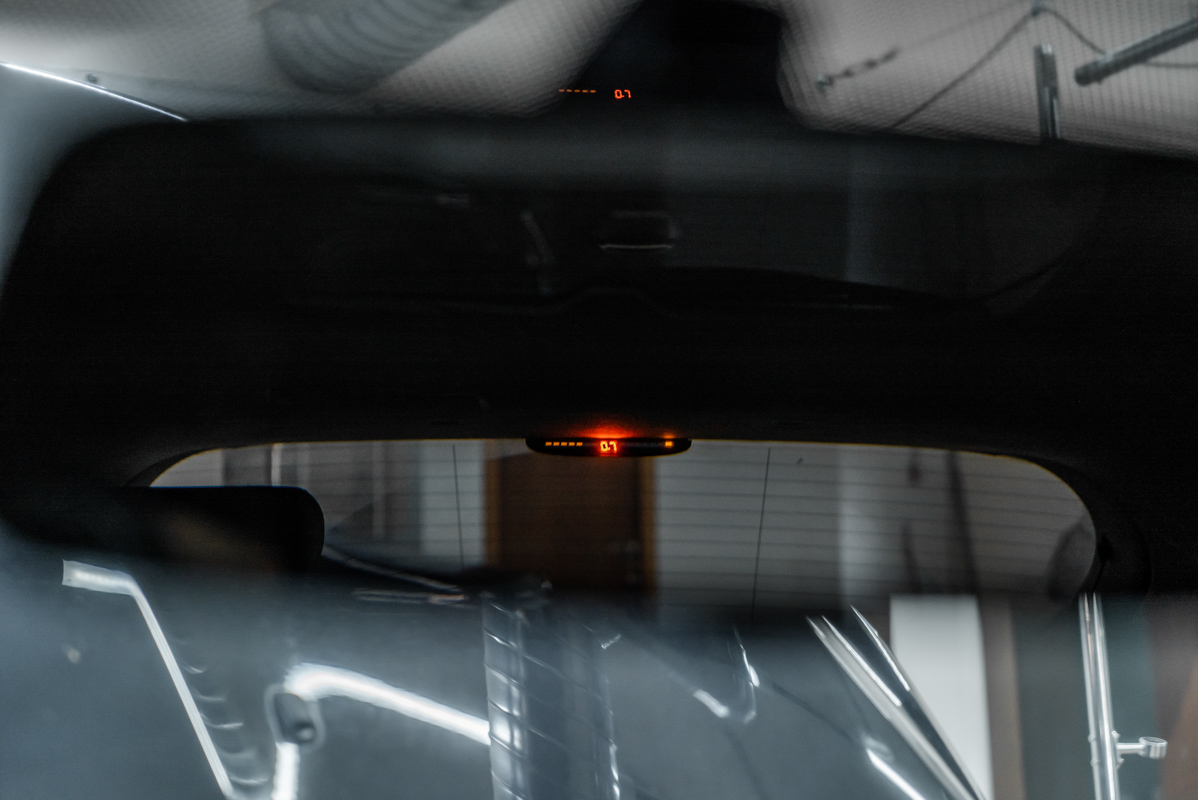

Монитор парктроника на задней части автомобиля, а также его обзор через зеркало заднего вида.
Парковочная система автомобиля – реально работающий помощник водителя, благодаря которому он сможет быстро и просто парковать автомобиль даже в самых сложных условиях. Согласитесь, куда проще и дешевле установить парктроники, чем потом выправлять вмятину на бампере или кузове.
Записаться на установку парктроников
В нашем автосервисе Вы можете заказать не только замену ламп, но и произвести замену или ремонт фар и отдельных элементов автомобильного освещения, а также установить парктроники или наклеить тонировочную пленку быстро, качественно и недорого – обращайтесь!
