Дворники газ 3110 установка

Отсоединить провод от «минусовой» клеммы аккумуляторной батареи

Поднять колпачки. Отвернуть не до конца (чтобы не испортить резьбу на валиках) гайки крепления рычагов стеклоочистителя

С помощью плоскогубцев сдернуть оба рычага стеклоочистителя со шлицов валиков механизма стеклоочистителя и, отвернув окончательно гайки, снять рычаги.

Отвернуть четыре болта крепления нижней панели передка.

Приподнять переднюю часть нижней панели передка и сдвинуть панель вперед, выведя пазы из зацепления с крепежными шпильками.

Отсоединить колодку 1 с проводами от держателя и разъединить ее.

Отсоединить шланг омывателя от тройника.

Снять нижнюю панель передка вместе со стеклоочистителем в сборе.

Отвернуть по два болта 1 крепления валиков рычагов стеклоочистителя с обеих сторон, четыре болта 2 крепления кронштейна стеклоочистителя и снять стеклоочиститель в сборе.

Отвернуть гайку 1 и снять поводок 2 с вала редуктора

Отвернуть три винта 1, два винта 2 и снять электродвигатель с редуктором с кронштейна.

Собирают стеклоочиститель в порядке, обратном разборке.

Гайку крепления поводка на валу редуктора застопорить с помощью краски

Устанавливают стеклоочиститель в порядке, обратном снятию.

Рычаги стеклоочистителя установить так, чтобы щетки в состоянии покоя находились от нижнего уплотнителя на расстоянии 10–15 мм.

Источник

Размер дворников волга 3110

Марка: ГАЗ Модель: Волга Универсал [31029, 3110] 1992-2005
Годы выпуска: 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005
Размер щеток ГАЗ Волга: 400 мм и 400 мм , задняя 350 мм
Как установить щетки на ГАЗ Волга →

Бескаркасные щетки Champion Easy Vision Retro Clip 400 мм и 400 мм

Есть в наличии
1500 руб

Бескаркасные щетки Champion Easy Vision Retro Clip ER40-B01 + ER40-B01 точно подходят для ГАЗ Волга 1992-2005 Универсал [31029, 3110]

Champion Easy Vision Retro Clip

Champion Easy Vision Retro Clip – бескаркасные щетки стеклоочистителя от известного европейского бренда «Чемпион» (концерн Federal Mogul), оснащенные крепким и надежным креплением под крючок. Щетки работают тихо, имеют высокое содержимое графита, способны безотказно работать в любую погоду.

Преимущества Champion Easy Vision Retro Clip:

Удобное и надежное крепление: простая замена каркасных и бескаркасных щеток с креплением «крючок» – прямо из упаковки;
Лучший в своем классе охват рынка: всего 11 артикулов предоставляют охват 90% автомобилей;
Плавное скольжение и долгий срок службы: прочная конструкция с плавным скольжением, без шума и без риска коррозии;
Усовершенствованный дизайн: бескаркасные щетки визуально более привлекательны, чем каркасные;
Простая установка: логичная нумерация деталей и QR-коды со ссылкой на мобильный веб-сайт с видео инструкцией по установке.

Мнение эксперта: качественные бескаркасные дворники с прочным и надежным креплением под «крючок», – ответ линейке BOSCH AeroTwin с такими же креплениями, от концерна Federal Mogul.

Повышенная эффективность очистки. Для повышения эффективности бескаркасных щеток Easyvision от Champion предлагается новая симметричная конструкция. Прецизионные ребра жесткости обеспечивают плавность скольжения щетки и эффективную бесшумную очистку стекла.

Гибридные щетки Denso Hybrid DU040L + DU040L точно подходят для ГАЗ Волга 1992-2005 Универсал [31029, 3110]

Denso Hybr > ×

Denso Hybrid – японские оригинальные щетки стеклоочистителя, которые устанавливаются в качестве оригинальных на автомобили производства Японии: Mazda, Lexus, Toyota, Mitsubishi, Suzuki и другие. Это уникальная конструкция, которая достаточно долговечная, обеспечивает максимально тихую работу щеток, отличное прилегание к стеклу и безупречное качество очистки.

Гибридной конструкцию назвали не просто так: щетка состоит из каркасного стеклоочистителя и специального аэродинамичного кожуха, который полностью закрывает стеклоочиститель от внешнего воздействия. Их легко чистить зимой, – для этого достаточно просто согнуть щетку. Подходят они только на крепление типа крючок, щетка имеет специальную защелку. Назвать это недостатком нельзя, так как стеклоочиститель не вибрирует во время работы и не имеет люфтов.

Преимущества Denso Hybrid:

Японское качество;
Отсутствие сменных креплений, – щетка идеально сидит в направляющем «крючке»;
Несколько слоев графитового напыления на резинке стеклоочистителя;
Возможность заменить внутреннюю щетку на новую Denso Classic;
Корпус легко очистить зимой;
Не шумят на скорости, работают тихо;
Устанавливаются в качестве оригинальной щетки на японские автомобили.

Мнение эксперта: Отличное качество, тихая работа, приятный вид, но – не маленький ценник.

Именно Denso впервые изобрела и начала производить гибридные стеклоочистители, добившись идеальной тишины и качества очистки стекла. Не удивительно, что эти щетки начали устанавливать на японские автомобили прямо на конвейере. Они настолько хороши, что «Гибриды Денсо» стали фирменной фишкой и визитной карточкой японского производителя автозапчастей, а многие производители дворников добавили в свою линейку гибридный форм-фактор.

Бескаркасные щетки Heyner All Seasons 400 мм и 400 мм

Есть в наличии
1300 руб

Бескаркасные щетки Heyner All Seasons H-AS-86000-H + H-AS-86000-H точно подходят для ГАЗ Волга 1992-2005 Универсал [31029, 3110]

Heyner All Seasons

Heyner All Seasons – бескаркасные щетки стеклоочистителя от известного европейского бренда «Хайнер» (концерн Alca Heyner). Конструкция практически идентична другим европейским аналогам, однако по бокам нет зажимов, а также реализована конструкция сменных креплений, что позволило удешевить конечный продукт. Щетки работают тихо, имеют высокое содержимое графита (используется технология Nano Graphit), способны безотказно работать в любую погоду.

Щетки стеклоочистителя All Seasons Premium были разработаны и спроектированы в Германии инженерами HEYNER. Говорящее название не обманчиво – они действительно идеально подходят для эксплуатации в любое время года. За основу инженеры взяли прототипы известных производителей – Trico NeoForm, BOSCH AeroTwin, SWF VisioNext и Champion EasyVision. Но постарались сделать свою модель лучше, учитывая современные тенденции и тренды.

Преимущества Heyner All Seasons:

Немецкое качество;
Сменные крепления;
Специальная резина-долгожитель Nano Graphit с графитовым покрытием;
Современный бескаркасный форм-фактор;
Корпус легко очистить зимой;
Не шумят на скорости, работают тихо;
В комплекте – дополнительная сменная резинка.

Мнение эксперта: Идеальный вариант бескаркасного стеклоочистителя, если вы не готовы переплачивать за более дорогие AeroTwin от BOSCH или VisioNext от SWF. All Seasons Premium – лучший выбор бескаркасных щеток по разумной цене.

Конструкция Heyner All Seasons Premium – это классический бескаркасный стеклоочиститель с качественным корпусом и очень качественной резинкой с хорошим слоем графитового напыления, который компания называет Nano Graphit. Это дополняет крепкое основание, на котором можно зацепить одно из сменных креплений. А сменные крепления позволили All Seasons Premium стать доступными практически для всех современных автомобилей. При этом сами крепления производит Heyner, и они качественно отличаются от известных Multi Clip, Champion Multi Clip и серии Flex от Trico, где такое крепление существенно смещает щетку относительно поводка.

Гибридные щетки Heyner Hybrid H-HB-26000-H + H-HB-26000-H точно подходят для ГАЗ Волга 1992-2005 Универсал [31029, 3110]

Heyner Hybr > ×

Heyner Hybrid – гибридные щетки стеклоочистителя от известного европейского бренда «Хайнер» (концерн Alca Heyner). Конструкция немного проще, чем у легендарных Denso Hybrid из Японии, однако интереснее: есть возможность использования сменных креплений. Да и ценник куда более гуманный. Щетки работают тихо, имеют высокое содержимое графита (используется технология Nano Graphit), способны безотказно работать в любую погоду.

Смысл конструкции такой же, как и у любого другого гибридного стеклоочистителя. Есть обычный каркасный дворник (за основу в данном случае была взята щетка Heyner Exclusive) и он закрывается специальным кожухом, который одновременно выполняет две функции: улучшает аэродинамические показатели стеклоочистителя и вместе с этим защищает его от внешних факторов – снега, дождя, грязи и так далее. Таким образом, щетка не создает лишних шумов при работе на высокой скорости и при этом годится для эксплуатации в любое время года.

Преимущества Heyner Hybrid:

Немецкое качество;
Сменные крепления;
Специальная резина-долгожитель Nano Graphit с графитовым покрытием;
Надежный и проверенный гибридный форм-фактор;
Корпус легко очистить зимой;
Не шумят на скорости, работают тихо.

Мнение эксперта: Отличное качество, резина Nano Graphit и гибридный форм-фактор – достойный ответ из Германии дорогим гибридным стеклоочистителям из Японии.

Бытует мнение, что такая конструкция надежнее, чем бескаркасные дворники. Однако это скорее субъективное мнение, так как качественный бескаркасный дворник по своим свойствам ничем не хуже, а конструкция его дешевле. Скорее всего, это стереотип, навязанный родиной гибридных дворников – ведь их придумали в Японии, а там делают навечно. Сменные крепления позволили гибридам стать доступными практически для всех совремменных автомобилей. При этом сами крепления производит Heyner, и они качественно отличаются от известных Multi Clip, Champion Multi Clip и серии Flex от Trico, где такое крепление существенно смещает щетку относительно поводка.

Бескаркасные щетки Alca Super Flat 400 мм и 400 мм

Есть в наличии
900 руб

Бескаркасные щетки Alca Super Flat A-SF-46000-H + A-SF-46000-H точно подходят для ГАЗ Волга 1992-2005 Универсал [31029, 3110]

Alca Super Flat

Alca Super Flat – упрощенный вариант (плоский) бескаркасного форм-фактора стеклоочистителей от известного европейского бренда «Хайнер» (концерн Alca Heyner). Конструкция практически идентична другим европейским аналогам, однако по бокам нет зажимов, а сама резинка крепится на плоской металлической пластине, которая обернута резиной. Реализована конструкция сменных креплений, что позволило еще больше удешевить конечный продукт. Щетки работают тихо, имеют высокое содержимое графита (используется технология Nano Graphit), способны безотказно работать в любую погоду.

Источник

ГАЗ-3110 «Волга»: Ремонт стеклоочистителя и доработка его переключателя

В процессе эксплуатации автомобилей Волга, практически не сталкивался с неисправностью стеклоочистителя. Один раз, правда, менял трапецию в сборе по причине больших люфтов осей щеток, а также предохранители. Вот практически и все работы, дополняемые изредка смазкой осей.

С некоторых пор стал замечать, что щетки как будто замирали в произвольном положении, а затем снова отправлялись в свой незамысловатый путь по стеклу. Продолжалось это не так долго и в какой то момент, щетки встали окончательно.

1. Поиск причины неисправности и ремонт

Подозрения сразу были обращены к целостности плавкого предохранителя. Проверив предохранитель под номером тринадцать в левой колодке, убедился в его целостности.

Далее, под подозрение попал термобиметаллический предохранитель, расположенный на кронштейне крепления мотор редуктора. Открутив четыре болтика на десять под капотом, снял панель стеклоочистителя в сборе. Взял индикатор и проверил напряжение на клеммах предохранителя при включенном зажигании. Слабенькая лампочка показывала исправность цепи.

Неужели мотор умер? Надо проверить. Для этого взял длинный провод, присоединил его к плюсу аккумуляторной батареи и отключил колодку стеклоочистителя от цепи автомобиля.

Подключив к правой верхней клемме минус, а плюсовой провод к правому нижнему контакту колодки, обнаружил, что моторчик жив и бодро работает на первой скорости. Перекинув плюсовой провод на нижнюю среднюю клемму, получил, соответственно, быструю скорость.

Мотор был жив и отлично справлялся со своей работой. Не долго думая, подключил колодку электроразъема стеклоочистителя и смонтировал все на место.

Мотор цел, предохранители рабочие, напряжение на тепловом предохранителе присутствует. Остался только один вариант неисправности — это проблемы с подрулевым переключателем. Снимаю кожух рулевой колонки, откручиваю сам переключатель стеклоочистителя и аккуратно разбираю его, надеясь найти выгоревшие контакты или на худой конец, стертые от непосильной работы.

Однако, моим наивным предположениям не суждено было сбыться. Пружинки все в переключателе присутствовали и визуально контакты находились в приличном состоянии. Грешить на переключатель больше никакого смысла не было. Пришлось его собрать и установить на место.

Зная, что Волговский стеклоочиститель управляется через плюс, начал рассуждать следующим образом: мотор рабочий, переключатель рабочий и по идее все должно работать. То, что под панелью могли повредиться провода, я даже в расчет не стал брать.

Вспомнил первую кажущуюся причину неисправности — это проблемы с термобиметаллическим предохранителем. Снова снял всю панель стеклоочистителя, включил зажигание и первую скорость дворников — дворники даже не дернулись. Тогда, просто перемкнул подручным ключем контакты предохранителя и вдруг щетки ожили.

Сразу же стала понятна моя недоработка. Контакты видимо подгорели, малый ток контрольной лампочки пропускали, а вот нагрузочное нет. Пришлось поменять тепловой предохранитель и все заработало как надо.

2. Доработка переключателя стеклоочистителя

Разбирая переключатель поворотов, увидел воочию недоработку производителей. Как только рычаг прижимаешь на себя, чтобы включить омыватель стекла, так прекращается работа щеток. При езде, это конечно не удобно, да к слову сказать и опасно. Поэтому, решил доработать этот заводской дефект.

Для этого, взял и рассоединил колодку переключателя стеклоочистителя и вызвонил на колодке, которая идет под торпедо, первую и вторую скорость и мотор омывателя.

Взял длинный плюс и стал вызванивать нужные мне контакты в этой колодке. После прозвонки оказалось, что левый нижний контакт идет на стеклоомыватель, а вот контакт правее его, идет на вторую скорость стеклоочистителя. Контакт выше второй скорости, отвечает за первую скорость.

Когда все это вызвонил, то понял, что нужно сделать так, чтобы при нажатии рычага омывателя на себя, параллельно подавалось напряжение на первую или вторую скорость стеклоочистителя. А вот при опускании рычага, должен обесточиваться омыватель и скорости стеклоочистителя.

Ясно, что для выполнения поставленной задачи, нужно скоммутировать дополнительное реле. Но с реле возиться не хотелось и потому пришел к выводу, что нужно применить диод, т.к. с ним проще. Но какой именно взять и выдержит ли?

Диодов в хозяйстве нашел три вида: первый, очень большой от сварки постоянки ВДУ; второй, с головку на десять; третий, самый маленький (КД-219), под гайку М5 или М6.

На стеклоочистителе моторчик не мощный и ампер 5, я думаю, ему хватило бы за глаза. В интернете набрал ТТХ КД-219, выскочило его описание и оказалось, что 10 ампер он держит спокойно, а это то что надо.

Конечно, самое правильное, снять опять переключатель и впаять на его клеммы диод, благо места около него хватает. Но так как это все чистый эксперимент, решил сделать легко встраиваемую и удаляемую конструкцию. Для этого, собрал вот такую схемку, а затем обмотал ее изолентой.

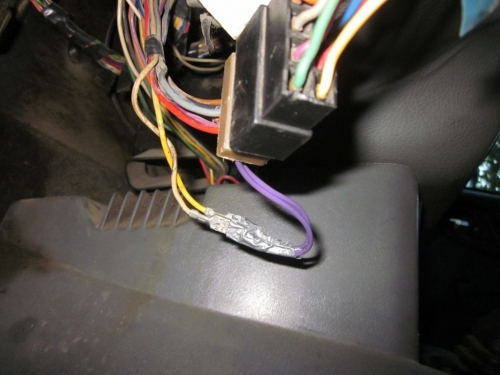

С колодки, которая с машиной, вытаскиваем левую нижнюю маму, а на ее место втыкаем маму нашей схемки. Строго по этому проводу, через двойную колодку, вставляем маму омывателя.

Затем, вытаскиваем рядом маму 2 скорости стеклоочистителя и на ее место вставляем второй провод нашего переходника. Сам же провод включения второй скорости, вставляем в свободную колодку нашего двойного переходника.

Остается только пристыковать к разъему переключатель стеклоочистителя. Затем, приступаем к проверке.

Включаем зажигание и первую скорость дворников — работает. Включаем вторую скорость — работает. Затем проверяем прерывистую работу дворников — все работает. Далее, включаем рычаг на себя: омыватель брызгает и щетки стирают жидкость со стекла.

При включении первой и второй скоростей, а также режима прерывистой работы дворников, по вашему желанию происходит процесс обмыва стекла. Остается переходник подвязать к проводам и можно ездить.

Эта доработка живет у меня около трех месяцев, в дороге пользоваться ей намного удобней, чем заводским вариантом. Правда, есть одно замечание — нужно было сделать это лет на 5 раньше 🙂

Источник

модернизация стеклоочистителя

Part 1
Известная проблема в волгах это работа дворников. На моем агрегате (газ 3102 99г.в.) после передачи в мои руки не работали 2 и 3 скорости очистки, да и первая работала еле-еле. После прочтения мануала www.volga-gaz.ru/tunung/?url=54, решил что собрать подобное в моих силах, и соответственно пошел искать комплектующие:
— 2 реле (купил 5 контактные чтобы не парится)
— 6-ти контактный разъем мама и папа
— фишки для подключения к реле
Зашел в магазины газ на кирова и айской, главного не нашел, а именно разъема, после чего зашел в Би-би что на Бакалинской, и счастливый пошел собирать реле.
Собранное реле

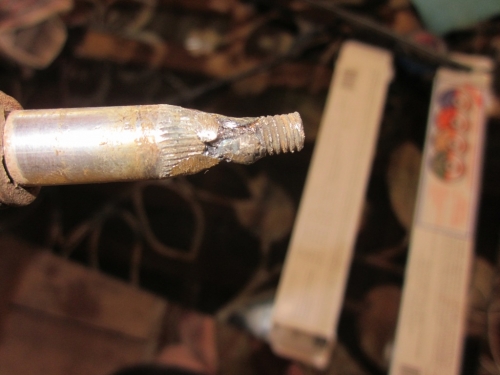

После сборки и установки, при затяжке гайки сломал рычаг левого дворника, приварил пока болт, но крышечка дворника не закрывается, может у кого будет за пиво??

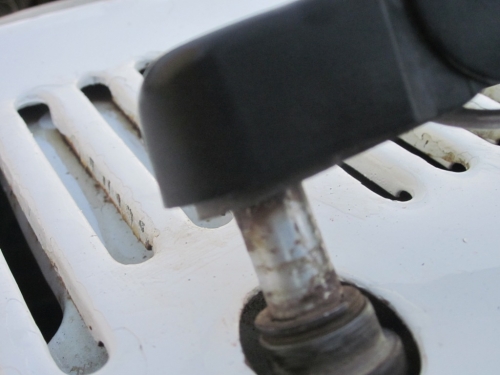

Кривовато правда, но главное держится

В итоге 1 и 2 скорости заработали на отлично, но очень и очень быстро(((
По стоимости:
Фишки – 10р
2 реле – 80р
Разъем – 40р
Удовольствие и безопасность на дороге бесценно

Part 2
Продолжил читать мануалы, и случайно на драйве наткнулся на чела который собрал 3 дворника, в одну трапецию, имхо смотрится так себе, и там же я увидел ссылку на схему подключения «регулировки паузы» www.gazclub.ru/faq/?mess_id=821. есть офф сайт производителя, где типо написано что и на волгу выпускают подобные реле, но в выше указанных магазинах я не нашел этого реле. Зашел опять же в БиБи и купил описанное в статье жигулевское реле, и оказавшийся не нужным 8-ми контактный разьем.

Примерка корпуса старого реле

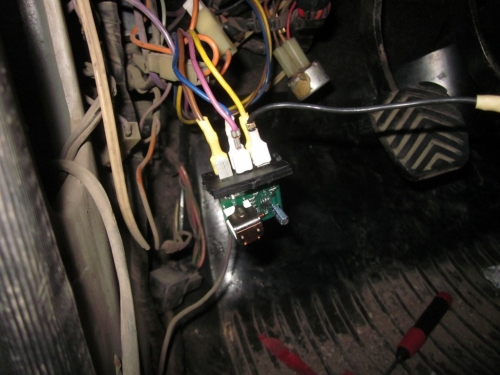

прекрепил заместо старого реле

Теперь за место 3-ей скорости у меня получается 1-ая, с паузой.
По стоимости:
1. Реле – 180 р
2. Фишки -20 р(нужны и мама и папа)
3. Термоусадочная трубка была

Кст. Кто что думает насчет сдвига левого дворника влево, что бы уменьшить неочищаюмую область слева.
